WP-RS-301-A2料位開關阻旋式詳細介紹

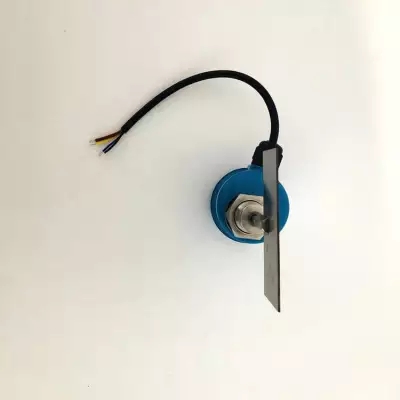

卓信WP-RS-301-A2料位開關阻旋式

技術參數：

1.電源：220VAC /110VAC/24VAC/24VDC

2.觸點容量：250VAC/10A SPDT（單刀雙擲）

3.功率：4W

4.葉片轉速：1RPM（轉/分）

5.力矩：1.0kg×cm

6.物料比重：≥0.5g/cm3

7.工作溫度：-10℃-80℃（zui高可達400℃）

8.絕緣電阻：≥100MΩ

9.介電強度：1500V*1min

10.防護等級：IP65

11.葉片材質：SUS304



卓信WP-RS-301-A2料位開關阻旋式

阻旋料位開關是利用微型馬達做驅動裝置，傳動軸與離合器相連接，當未接觸物料時，馬達正常運轉，當葉片接觸物料時，馬達停止轉動，檢測裝置輸出一接點信號，同時切斷電源停止轉動。當物料下降時葉片所受阻力消失，檢測裝置依靠扭力彈簧恢復到原始狀態。針對不同比重物料扭力大小可以調節。



卓信WP-RS-301-A2料位開關阻旋式

產品特點：

1、采用接觸測量，結果真實、準確可靠；可水平、傾斜與垂直安裝，安裝使用方便。

2、抗干擾，即安即用：由于其內部沒有復雜的電子元件及其放大電路部分，因此，不受任何電磁波干擾，安裝后無需任何調試及保養維護即可長期使用。

3、chao強防抖性能設計：即使在物料流動時也不會發出錯誤信號。

4、料位顯示功能：采用長壽命高亮度指示燈，料位顯示直觀方便。

5、雙重保護功能：過載保護功能避免葉片受過分外力而損壞電機；自動保護功能使料位器在料倉有料葉片旋轉受阻時，斷電不工作，保護電機且you效延長其使用壽命。

6、優良的測量再現性和環境工況適應性：即不受物料粒度、形狀、比重、介質、壁垢、粘附性、溫度、濕度、粉塵濃度等變化的影響。

7、chao強防塵密封性能，即使1MPa壓力，粉塵也無法進入。

8、抗震性及防松結構設計，you效避免部件松動及滑脫；采用youzhi不銹鋼材料，使其具有優良的抗腐蝕性及耐磨性能。



卓信WP-RS-301-A2料位開關阻旋式

產品特點：

1、采用接觸測量，結果真實、準確可靠；可水平、傾斜與垂直安裝，安裝使用方便。

2、抗干擾，即安即用：由于其內部沒有復雜的電子元件及其放大電路部分，因此，不受任何電磁波干擾，安裝后無需任何調試及保養維護即可長期使用。

3、chao強防抖性能設計：即使在物料流動時也不會發出錯誤信號。

4、料位顯示功能：采用長壽命高亮度指示燈，料位顯示直觀方便。

5、雙重保護功能：過載保護功能避免葉片受過分外力而損壞電機；自動保護功能使料位器在料倉有料葉片旋轉受阻時，斷電不工作，保護電機且you效延長其使用壽命。

6、優良的測量再現性和環境工況適應性：即不受物料粒度、形狀、比重、介質、壁垢、粘附性、溫度、濕度、粉塵濃度等變化的影響。

7、chao強防塵密封性能，即使1MPa壓力，粉塵也無法進入。

8、抗震性及防松結構設計，you效避免部件松動及滑脫；采用youzhi不銹鋼材料，使其具有優良的抗腐蝕性及耐磨性能。



卓信WP-RS-301-A2料位開關阻旋式

安裝注意事項：

1、安裝要求應使葉片所處的位置避開進料口的下部和料倉死料區，為防止使用中物料的砸擊，應在檢測葉片的上方安裝防護板。

2、如采用加長軸垂直安裝，則應安裝保護套筒或使葉片和軟軸所處位置不至受到物料的直接砸擊。多位測量時應適當拉開距離，避免發生軟軸的相互纏繞。

3、為避免室外環境雨水的滲入，側裝時應使出線口垂直向下并旋緊上蓋。垂直安裝時如有條件，可考慮加裝防雨罩。



卓信WP-RS-301-A2料位開關阻旋式

工作原理：

利用浮球液位開關的磁性浮子隨液位升或降，使傳感器檢測管內設定位置的干簧管芯片動作，發出接點開（關）轉換信號。

在密閉的非導磁性管內安裝有一個或多個干簧管，然后將此管穿過一個或多個中空且內部有環形磁鐵的浮球，液體的上升或下降將帶動浮球一起上下移動，從而使該非導磁性管內的干簧管產生吸合或斷開的動作，從而輸出一個開關信號

浮球開關是一種結構簡單、使用方便、安全可靠的液位控制器件，它具有比一般機械開關體積小、速度快、作壽命長，與電子開關相比，它又有抗負載沖擊能力強的特點，其在造船、造紙、印刷、發電機設備、石油化工、食品工業、水處理、電工、染料工業、油壓機械等方面都得到了廣泛的應用。

浮球液位開關結構主要基于浮力和靜磁場原理設計生產的。當被測液位升高至上切換點時,浮球1隨之上升,使其端部的磁鋼2向下擺動,通過磁力作用,推斥安裝在外殼3內相同磁極4上、下擺動，其另一端的動觸點5便在靜觸頭2-2間連通。當液位下降至切點時，情況正好相反，靜觸點1-1被接通。上切點至下切點之間的區域稱為換差區域。



卓信WP-RS-301-A2料位開關阻旋式

運用范圍：

阻移式料位計應用于冶金、化工、石油、電力、食品、造紙、煤炭、建材、醫藥等領域的料位的報jing和控制,對開口料倉與密閉料倉中的粉狀、顆粒狀、塊狀物料進行檢測、報jing及控制,機械儀表，結構簡單，耐高溫,無繁雜電氣線路，檢測準確、控制可靠防塵，耐沖擊可長期工作，運行可靠。

檢測板受阻時，主軸受阻而停止、電機繼續運行，使脫扣器脫扣，致使微動開關動作切斷電機電源、電機停止工作，發出物位信號。



卓信WP-RS-301-A2料位開關阻旋式

技術優勢

浮球開關不含導致故障發生和波紋管、彈簧、密封等部件。而是采用直浮子驅動開關內部磁鐵，浮球開關的簡捷的杠桿使開關瞬間動作。浮子懸臂角限位設計，防止浮子垂直。 浮球液位開關是一種結構簡單、使用方便、可靠的液位控制器。它比一般機械開關速度快、工作壽命長；與電子開關相比，它又有抗負載沖擊能力強的特點,一只產品可以實現多點控制。其在造船、造紙、印刷、發電機設備、石油化工、食品工業、水處理、電工、染料工業、油壓機械等方面都獲得了廣泛的應用。浮球開關是一種結構簡單、使用方便、可靠的液位控制器件，它具有比一般機械開關體積小、速度快、作用壽命長，與電子開關相比，它有抗負載沖擊能力強的特點。



卓信WP-RS-301-A2料位開關阻旋式

使用說明：

磁翻板液位計使用說明UHZ,1型電遠傳磁浮子液位計,B本安防爆型概述UHZ,1型系列磁性浮子式翻板,翻柱)液位計是一種拆裝快捷方便,安裝方位,中心距可任意選擇,觀察方向可任意改動,并且現場指示的可視度大,并且有結構合理,便于安裝調試,維護量小,價格低等優點,是當前石油、化工、冶金、電力、醫藥等行業中,對各種塔、罐、槽、箱、反應釜等容器中介質的液位進行檢測和監控的理想的測量儀表?！　∥覇挝桓鶕?jù)各行業的具體情況,研制出各種性能的UHZ型系列磁性浮子式翻板（翻柱）液位計,按裝方式有側裝型、內浮球側裝型、插入型等方式。其中有就地顯示,就地顯示兼電遠傳,上下限報警,夾套型、耐高溫、耐高壓、耐腐蝕等各種規格以滿足廣大用戶的需要。UHZ,1型電遠傳磁浮子液位計結構與工作原理磁翻板液位計與液位傳感器工作原理UHZ,1型電遠傳磁浮子液位計主要由主體管、磁浮子、傳感器、變送器和顯示儀五部分組成。其工作原理是以主題管內的磁浮子隨液位的升降而同時吸合傳感器內相應位置上的干簧管,從而使傳感器內的總電阻或電壓發生相應的變化,然后通過變送器將電阻（或電壓）的變化轉換成4～２０mＡ,ＤＣ的標準電流輸出,再由專門配套生產的ＸＭＴ智能數顯液位控制儀,顯示液位和設定上、下限報警,實現液體的控制或調節
