DH-5A-2m/SAC220速度檢測儀詳細介紹

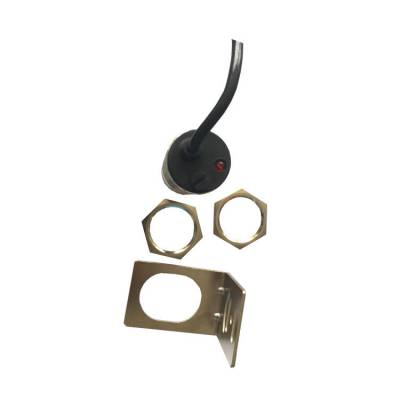

思達DH-5A-2m/SAC220速度檢測儀

速度監控儀適用于帶式輸送機運行中膠帶速度的實時檢測。對超速和失速（打滑）均可給出監控信號。也可檢測改向滾筒（即從動滾筒）的轉速，轉速下降時（即膠帶失速）給出相應的信號。

本機已廣泛應用于冶金、電力及化工等有帶式輸送機的行業，是重要的安全保護設備。

思達DH-5A-2m/SAC220速度檢測儀

工作原理

以帶速檢測傳感頭為例加以說明。隨著膠帶的運行，利用光電檢測原理，傳感頭將帶速轉換成脈沖信號輸入到控制單元，整形后送入計數電路，并與予置數值（帶速或轉速）進行比較。若計數值大于或等于予置數值時，控制執行電路的繼電器吸合（此時綠燈亮）；反之，若計數值小于予置數值時，繼電器釋放（紅燈亮）。計數值由LED數碼管顯示，實時監視帶速或轉速。軸速檢測是在軸端加檢測體（感應輪），傳感頭檢測到與轉軸同步旋轉的檢測體，形成脈沖信號送到控制箱，經內部電路處理，將該時的轉速值顯示出來。監控方式同帶速傳感頭。

思達DH-5A-2m/SAC220速度檢測儀

結構特點：

1.本機由控制箱和傳感頭組成,。傳感頭分為兩種形式：

a） Ⅰ型為感應式傳感頭，采用非接觸式檢測方式，可監測改向滾筒轉速；

b） Ⅱ型為光電式傳感頭，安裝在下行膠帶上面，監測膠帶運行速度。

2.控制箱采用內外箱結構，提高了防護性能

3.Ⅱ型傳感頭殼體采用鋁合金鑄造，密封性能好，可在浸水狀態下工作（試驗48h）

4.殼體表面采用靜電噴塑涂覆工藝，涂層均勻，附著力強，耐老化

思達DH-5A-2m/SAC220速度檢測儀

技術參數

技術參數 ：

1.使用環境條件

a） 環境溫度  –5℃～40℃

b） 相對濕度  不大于85％（25℃時）

2.工作電壓   AC 220V±10％ 50Hz

3.整機功耗   不大于20Ｗ

4.檢測范圍   帶速：0～9.99 m/S轉速: 0～70 r/S

5.延時時間   開機延時0～120 S（連續可調）

6.觸點數量   常開二組、常閉二組

7.觸點容量   AC 380V 3A

思達DH-5A-2m/SAC220速度檢測儀

安裝說明

所有的傳動裝置、如螺旋輸送機、提升機、皮帶輸送機，拉鏈機、等都應在其被傳動處(機器尾端)進行安裝。

思達DH-5A-2m/SAC220速度檢測儀

安裝及接線

1、本裝置安裝時，使其軸線處于水平位置。

2、將安裝支架連接在膠帶機中間架上，然后用螺栓將本裝置固定在支架的安裝板上即可。

3、 本裝置帶有1.5米左右的四芯橡套電纜，用戶根據標號接線即可。1、3為常開接點，1、2為常閉接點。

當膠帶機啟動后運行到正常速度時，接點轉換，接點1、3由閉合轉為常開，接點1、2由斷開轉為常閉，此時為正常運行狀態。如果膠帶發生打滑，帶速降至正常速度的百分之70左右時，接點再次轉換，接點1、3閉合，1、2斷開，此時為打滑狀態。

思達DH-5A-2m/SAC220速度檢測儀

注意事項

1、如安裝在金屬底座上，為防止磁性材料強干擾造成設備無法啟動，請?zhí)貏e注意H1的距離。

2、安裝距離好在4mm左右，防止外部原因造成H2變動。

3、配備的中間繼電器和速度開關串接。中間繼電器二副常開觸點并聯，增大電流容量。

4、副轉動軸較慢時可把跳脫時間調長即可。

5、嚴禁未接繼電器直接串接220V電源，如因直接串接220V電源造成本產品損壞屬“人為損壞”，不在免費保修范圍內。

6、露天安裝產品盡可能安裝防雨罩，可延長本產品使用壽命。

7、請務必使用本公司提供的繼電器，如擅自改變繼電器型號，因此造成的后果自負。

思達DH-5A-2m/SAC220速度檢測儀

結構特點：

1、速度監控儀采用防水設計，鑄鐵式觸輪壽命更長；

2、控制箱采用高亮度LED數碼管顯示，獨特的速度狀態顯示功能；

3、可設置5個速度狀態，獨立控制5組開關信號；

4、5個速度狀態分別用不同的字符顯示方式，更直觀； 速度范圍可任意設置，

5、采用觸摸按鍵進行參數設置，靈活方便；

6、采用寬電壓設計更適合復雜環境需求。

思達DH-5A-2m/SAC220速度檢測儀

工作原理

速度傳感器安裝在被傳動軸旁，被傳動軸裝有檢測片。當電動機運轉時，通過傳動裝置驅使被傳動軸轉動，被傳動軸上的檢測片也隨之轉動。速度開關接收到檢測片的均勻間隔脈沖信號，此時速度開關為閉合狀態，通過串接中間繼電器的自保觸頭使交流接觸器吸合(參見電氣接線圖)交流接觸器主觸頭閉合使電機轉動。當設備發生卡轉，堵轉、皮帶打滑、傳動帶脫落故障時，被傳動軸將慢轉或停轉，此時檢測片也隨之慢轉或停轉，交直通用型速度開關將接收不到檢測片的均勻間隔脈沖信號。在工藝指定時間內(0.5~8秒)未接收到轉動信號，速度開關將由閉合狀態轉為斷開，中間繼電器也斷開，交流接觸器斷開，在0.5~8秒內及時停機，可靠的保護設備(此產品接收檢測片轉動信號與電機大小無關)。

速度傳感器不同于接近開關主要區別在于內部裝有延時電路，他可根據被動軸不同的轉速調整內部延時來達到保護設備的卡轉、堵轉、超載慢轉、打滑、轉動鏈（帶）脫落，轉動軸斷裂等故障的目的。速度開關安裝在被動軸上，它是通過裝在被傳動軸上的檢測片，利用電磁感應的原理給速度開關均勻的脈沖信號，設備被動軸轉動一圈要給速度開關兩個脈沖信號，速度開關在單位時間里接收不到檢測片發出的脈沖信號，速度開關則判定設備已出現卡轉、堵轉、超載慢轉、打滑、轉動鏈（帶）脫落，轉動軸斷裂等故障，此時速度開關由閉合狀態變?yōu)閿嚅_狀態，而串接的中間繼電器線圈也同時失電，繼電器的觸點出由常閉變?yōu)槌ｉ_，從而發出baojing信號或與電機聯鎖直接停機，達到保護設備的目的。

思達DH-5A-2m/SAC220速度檢測儀

總結：
