DH-S速度打滑檢測儀現貨詳細介紹

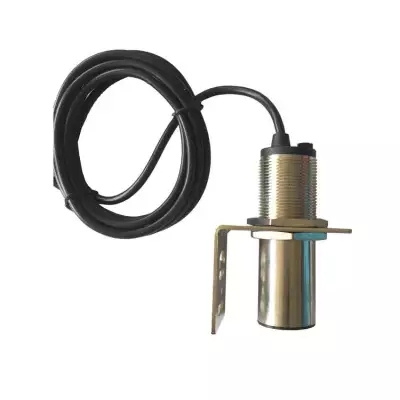

速度打滑檢測儀DH-S，速度檢測器，打滑檢測儀

速度打滑檢測儀DH-S可用于帶式輸送機運行速度的實時檢測，也可對旋轉設備軸轉速進行檢測，應用了微電腦控制技術使檢測度提高。采用觸摸鍵盤使系統設置方便靈活，獨特的電路設計確保工作更穩定，大大提高現場控制系統的自動化程度。

速度打滑檢測儀DH-S產品概述:

速度打滑檢測儀DH-S可用于帶式輸送機運行速度的實時檢測，也可對旋轉設備軸轉速進行檢測，應用了微電腦控制技術使檢測度提高。采用觸摸鍵盤使系統設置方便靈活，獨特的電路設計確保工作更穩定，大大提高現場控制系統的自動化程度。

1、速度傳感器采用防水設計，鑄鐵式觸輪壽命更長；

2、控制箱采用高亮度LED數碼管顯示，獨特的速度狀態顯示功能；

3、可設置5個速度狀態，獨立控制5組開關信號；

4、5個速度狀態分別用不同的字符顯示方式，更直觀；速度范圍可任意設置，

速度范圍任意組合任意重疊；

5、采用觸摸按鍵進行參數設置，靈活方便；

6、采用寬電壓設計更適合復雜環境需求。

速度打滑檢測儀DH-S系統說明:

當系統啟動時，系統顯示“10"，表示進入開機延時狀態，此時正常狀態觸點閉合，當開機延時時間結束后，系統將根據速度傳感器所采集到的速度值顯示。并按設置值進行狀態觸點輸出，為了避免速度瞬間變化引起的誤差系統引入延時時間設置，在狀態觸點輸出前必須滿足當前速度值在該狀態范圍中的持續時間（延時時間），在兩種狀態邊緣切換的系統將只輸出速度范圍較大的狀態觸點。

系統中的各種狀態以字符形式直接顯示在屏幕上，方便直觀。

H---表示正常狀態E---表示打滑Ⅰ狀態F---表示打滑Ⅱ狀態

L---表示打滑Ⅲ狀態P---表示停機狀態C---多個狀態同時輸出

顯示方式為“H2.00"，第1位表示狀態，后3位表示速度值，速度單位為“米/秒"。

環境溫度-20℃～+60℃

相對濕度不大于85%

工作電壓AC 180~265V 50Hz

整機功耗＜15W

檢測范圍0.1～9.99米/秒

觸點容量常開+常閉5組

開機延時10秒

輸出延時0~100秒

相對速度≤85%

可靠性＞106

控制箱IP66傳感器

參考重量7.5KG

速度打滑檢測儀DH-S

安裝及接線

1、本裝置安裝時，使其軸線處于水平位置。

2、將安裝支架連接在膠帶機中間架上，然后用螺栓將本裝置固定在支架的安裝板上即可。

3、 本裝置帶有1.5米左右的四芯橡套電纜，用戶根據標號接線即可。1、3為常開接點，1、2為常閉接點。

當膠帶機啟動后運行到正常速度時，接點轉換，接點1、3由閉合轉為常開，接點1、2由斷開轉為常閉，此時為正常運行狀態。如果膠帶發生打滑，帶速降至正常速度的百分之70左右時，接點再次轉換，接點1、3閉合，1、2斷開，此時為打滑狀態。

速度打滑檢測儀DH-S

結構特點：

1.本機由控制箱和傳感頭組成,。傳感頭分為兩種形式：

a） Ⅰ型為感應式傳感頭，采用非接觸式檢測方式，可監測改向滾筒轉速；

b） Ⅱ型為光電式傳感頭，安裝在下行膠帶上面，監測膠帶運行速度。

2.控制箱采用內外箱結構，提高了防護性能

3.Ⅱ型傳感頭殼體采用鋁合金鑄造，密封性能好，可在浸水狀態下工作（試驗48h）

4.殼體表面采用靜電噴塑涂覆工藝，涂層均勻，附著力強，耐老化

速度打滑檢測儀DH-S

注意事項：

1、傳感器輸出線中的金屬屏蔽層應接大地零線。

2、不允許在溫度為25℃以上強磁場環境中使用及放置。

3、安裝及運輸過程中應避免強烈撞擊。

4、在被測軸跳動較大時，應注意適當放大間隙，避免損壞。

5、本傳感器為了考慮在惡劣環境中使用，故裝配調試完畢后即行密封，故無法修理。

6、本傳感器包用期為12個月。

速度打滑檢測儀DH-S

使用說明

1、傳感器安裝時用傳感器自帶的螺母固定在安裝孔上，固定裝置建議，采用非導磁材料（銅、不銹鋼等）傳感器應正對齒面安裝，齒面和傳感器前端面的間 距 不應大于額定檢測距離。

2、檢測齒輪可以是機器中已有的工作齒輪或是一個專用齒輪，但應符合項三的規定，應盡可能用較小的檢測距離，齒輪也應盡可能采用高導磁材料較大的模數。

3、實際 的測速范圍根據齒輪的齒數N而不同，可由下式計算：測速范圍下限：Vmin=  （rpm）；測速范圍上限：Vmax=    （rpm）

4、傳感器外殼與屏蔽線屏蔽層相連，用戶應在接收端將屏蔽層接系統地

5、為增強信號抗干擾能力，傳感器可采用電流輸出，并在接收端用光電耦合器進行隔離。

速度打滑檢測儀DH-S

工作原理

旋轉探測儀安裝在被傳動軸旁，被傳動軸裝有檢測片。當電動機運轉時，通過傳動裝置驅使被傳動軸轉動，被傳動軸上的檢測片也隨之轉動。旋轉探測儀接收到檢測片的均勻間隔脈沖信號，此時旋轉探測儀為閉合狀態，通過串接中間繼電器的自保觸頭使交流接觸器吸合，交流接觸器主觸頭閉合使電機轉動。當設備發生卡轉，堵轉、皮帶打滑、傳動帶脫落故障時，被傳動軸將慢轉或停轉，此時檢測片也隨之慢轉或停轉，旋轉探測儀將接收不到檢測片的均勻間隔脈沖信號。在工藝指定時間內（5秒）未接收到轉動信號，旋轉探測儀將由閉合狀態轉為斷開，中間繼電器也斷開，交流接觸器斷開及時停機，可靠的保護設備(此產品接收檢測片轉動信號與電機大小無關)。

速度打滑檢測儀DH-S

用途：

速度監控儀可用于輸送皮帶運行速度的監測，當被監測的運輸皮帶的運行速度低于（高于）預先設定值時，它能發出報警或停機信號，可有效地避免事故的發生?？蓱?yīng)用于冶金、煤炭、礦山、水泥、電力、糧食等行業的皮帶運輸機中，是物料輸送系統中實現自動控制所不可缺少的監控裝置。

速度打滑檢測儀DH-S

總結：

特點是分辨率高，頻響寬，抗干擾強，可靠性高。輸出為幅度穩定的方波信號，能實現遠距離傳輸。主要應用于將機械運動中的轉動的物理量轉化成方波脈沖號。多用于測量速度、周期和位移。廣泛應用于電子調速皮帶稱、機械、化工、交通、自控、汽車、出租車記價器、摩托車發動機轉速等各個領域。
