GRB-20472/ZK拉鏈機速度檢測開關詳細介紹

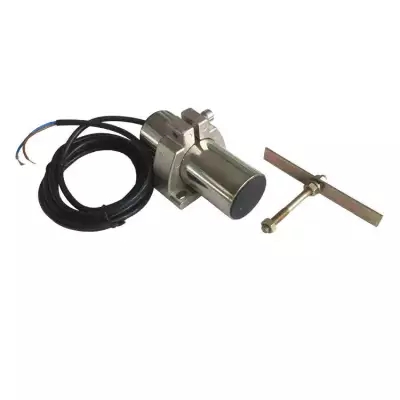

GRB-20472/ZK拉鏈機速度檢測開關

技術參數

工作電源：24VDC/110VAC/220VAC

絕緣電阻：＞500MΩ 輸出信號：開關量信號

環境溫度：-20℃~+60℃ 環境濕度：小于90

外型尺寸：Ф30×115mm 重    量：0.5Kg

跳脫時間：3-17秒 響應時間：＜2mS

檢測間距H2：≤8mm  工作距離H1：≥20mm （10mm/埋入式/二線）

GRB-20472/ZK拉鏈機速度檢測開關

安裝說明

所有的傳動裝置、如螺旋輸送機、提升機、皮帶輸送機，拉鏈機、等都應在其被傳動處(機器尾端)進行安裝。

GRB-20472/ZK拉鏈機速度檢測開關

安裝及接線

1、本裝置安裝時，使其軸線處于水平位置。

2、將安裝支架連接在膠帶機中間架上，然后用螺栓將本裝置固定在支架的安裝板上即可。

3、 本裝置帶有1.5米左右的四芯橡套電纜，用戶根據標號接線即可。1、3為常開接點，1、2為常閉接點。

當膠帶機啟動后運行到正常速度時，接點轉換，接點1、3由閉合轉為常開，接點1、2由斷開轉為常閉，此時為正常運行狀態。如果膠帶發生打滑，帶速降至正常速度的百分之70左右時，接點再次轉換，接點1、3閉合，1、2斷開，此時為打滑狀態。

GRB-20472/ZK拉鏈機速度檢測開關

注意事項

1、如安裝在金屬底座上，為防止磁性材料強干擾造成設備無法啟動，請?zhí)貏e注意H1的距離。

2、安裝距離好在4mm左右，防止外部原因造成H2變動。

3、配備的中間繼電器和速度開關串接。中間繼電器二副常開觸點并聯，增大電流容量。

4、副轉動軸較慢時可把跳脫時間調長即可。

5、嚴禁未接繼電器直接串接220V電源，如因直接串接220V電源造成本產品損壞屬“人為損壞”，不在免費保修范圍內。

6、露天安裝產品盡可能安裝防雨罩，可延長本產品使用壽命。

7、請務必使用本公司提供的繼電器，如擅自改變繼電器型號，因此造成的后果自負。

GRB-20472/ZK拉鏈機速度檢測開關

使用說明

1、傳感器安裝時用傳感器自帶的螺母固定在安裝孔上，固定裝置建議，采用非導磁材料（銅、不銹鋼等）傳感器應正對齒面安裝，齒面和傳感器前端面的間 距 不應大于額定檢測距離。

2、檢測齒輪可以是機器中已有的工作齒輪或是一個專用齒輪，但應符合項三的規定，應盡可能用較小的檢測距離，齒輪也應盡可能采用高導磁材料較大的模數。

3、實際 的測速范圍根據齒輪的齒數N而不同，可由下式計算：測速范圍下限：Vmin=  （rpm）；測速范圍上限：Vmax=    （rpm）

4、傳感器外殼與屏蔽線屏蔽層相連，用戶應在接收端將屏蔽層接系統地

5、為增強信號抗干擾能力，傳感器可采用電流輸出，并在接收端用光電耦合器進行隔離。

GRB-20472/ZK拉鏈機速度檢測開關

工作原理

旋轉探測儀安裝在被傳動軸旁，被傳動軸裝有檢測片。當電動機運轉時，通過傳動裝置驅使被傳動軸轉動，被傳動軸上的檢測片也隨之轉動。旋轉探測儀接收到檢測片的均勻間隔脈沖信號，此時旋轉探測儀為閉合狀態，通過串接中間繼電器的自保觸頭使交流接觸器吸合，交流接觸器主觸頭閉合使電機轉動。當設備發生卡轉，堵轉、皮帶打滑、傳動帶脫落故障時，被傳動軸將慢轉或停轉，此時檢測片也隨之慢轉或停轉，旋轉探測儀將接收不到檢測片的均勻間隔脈沖信號。在工藝指定時間內（5秒）未接收到轉動信號，旋轉探測儀將由閉合狀態轉為斷開，中間繼電器也斷開，交流接觸器斷開及時停機，可靠的保護設備(此產品接收檢測片轉動信號與電機大小無關)。

GRB-20472/ZK拉鏈機速度檢測開關

用途：

速度監控儀可用于輸送皮帶運行速度的監測，當被監測的運輸皮帶的運行速度低于（高于）預先設定值時，它能發出報警或停機信號，可有效地避免事故的發生?？蓱?yīng)用于冶金、煤炭、礦山、水泥、電力、糧食等行業的皮帶運輸機中，是物料輸送系統中實現自動控制所不可缺少的監控裝置。

GRB-20472/ZK拉鏈機速度檢測開關

總結：

特點是分辨率高，頻響寬，抗干擾強，可靠性高。輸出為幅度穩定的方波信號，能實現遠距離傳輸。主要應用于將機械運動中的轉動的物理量轉化成方波脈沖號。多用于測量速度、周期和位移。廣泛應用于電子調速皮帶稱、機械、化工、交通、自控、汽車、出租車記價器、摩托車發動機轉速等各個領域。
