HQCS-L42A1SD非接觸式測速打滑開關詳細介紹

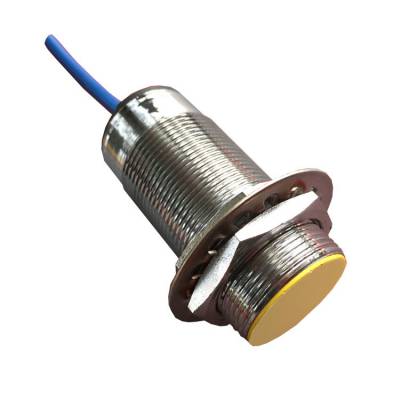

卓信HQCS-L42A1SD非接觸式測速打滑開關

 測速打滑開關HQCS-L42A1SD180425542又名欠速開關、低速開關、打滑檢測裝置，是應用電感感應原理檢測設備的“正常旋轉”或“異常慢轉、停轉”。具有“自識別正常轉速”的智能功能，屬真正的欠速開關。當設備出現異常，轉速低于正常轉速的三分之二時，輸出“異常慢轉”信號?？蔀橛?jì)算機及時反饋設備的運轉情況；也可直接用于設備保護。廣泛應用于提升機、皮帶機、等機械傳動設備因電器、機械故障引起的慢轉或停轉，以便及時處理，達到維護設備、保障生產的目的。

1、檢測模式：非接觸式；

2、適應檢測帶速：0∽9.99米/秒；

3、可檢測速度打滑率：0∽***；

4、速度測量誤差：<0.1米/秒；

5、繼電器運行壽命：10萬次；

6、觸點容量：AC220V 3A；

7、供電電壓：AC220V 50Hz；

8、使用環境溫度：-25°+65℃

9、轉速顯示范圍：0∽9.99米/秒；

10、傳感器：；

卓信HQCS-L42A1SD非接觸式測速打滑開關

山東卓信電氣有限公司是一家主要生產皮帶輸送機設備全套產品的生產，主營雙向拉繩開關，兩級跑偏開關，打滑開關，溜槽防堵塞開關，縱向撕裂開關、料流檢測器、傾斜開關，井筒開關，氣缸磁性開關，防爆磁性開關、接近開關，耐高溫接近開關、光電開關。廣泛應用于各種輸送機機械、礦山、紡織、造紙、印刷、化工、冶金、輕工、閥門、電力、保安、鐵路、航天等各個行業。

測速打滑開關HQCS-L42A1SD180425542是麻城施邁賽研發的皮帶輸送機上一種非接觸式智能皮帶打滑檢測設備，它能夠及時檢測出皮帶輸送機的打滑故障，并發出報警信號，具有工作穩定性強，高等特點，可廣泛用于各種帶式皮帶運輸系統。

測速打滑開關HQCS-L42A1SD180425542特點：

1、非接觸式，無易損原件，使用壽命長；

2、高，密封性好，可防水、放塵，防凝露；

3、高強度了鋁合金精密壓鑄外殼，抗壓，抗沖擊力強；

4、外殼經過烤漆噴塑處理，耐腐蝕性強；

5、一體式設計，安裝方便，實用簡單，兩螺栓固定；

6、采用ARM單片機作為控制單元，反映速度快，精度高，誤差小；

7、雙排數碼顯示，LED指示燈顯示，可現場觀察與誤會；

8、高精度4~20mA模擬量輸出

9、采用高接點容量繼電器輸出

測速打滑開關HQCS-L42A1SD180425542安裝說明：

先將固定支架焊在輸送機的橫梁上；再將支臂用銷軸、開口銷連接在支架上。

安裝后應滿足下述要求：

打滑檢測裝置膠帶運行方向順向防止，觸輪距膠帶邊緣200-300mm

感應面與開關閘的距離4mm為佳，感應點可以是從動輪處凸出（面）部分（鐵類），也可以采用凹面作為感應面。如果從動輪側面無凹凸面，可以在從動輪內側骨架上焊接一厚度為7mm鐵片作感應面。感應面面積必須大于開關感應面（出廠時已配感應面）

測速打滑開關HQCS-L42A1SD180425542工作原理：

當觸輪隨膠帶機運行而旋轉時帶動機內的脈沖盤，在脈沖盤旋轉時引起的磁感應信號的變化輸入到速度傳感器的控制電路中，經電路放大、比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。本開關可調整速度值。
