SZCB-02-Z01-C02霍爾轉速傳感器詳細介紹

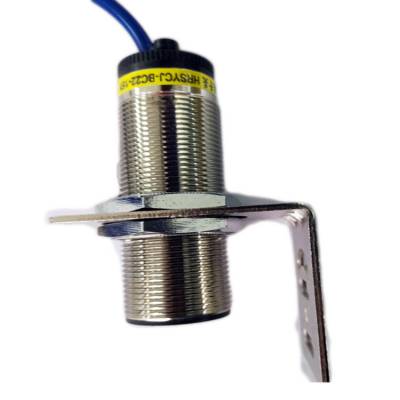

卓信SZCB-02-Z01-C02霍爾轉速傳感器

一、簡介

　　霍爾旋轉探測儀是一種新型旋轉探測裝置，該產品對機械傳動裝置(皮帶機、提升機、斗提機、鏈?zhǔn)捷斔蜋C(jī)、皮帶秤、螺旋輸送機)常出現的堵轉、卡轉、超載慢轉、皮帶打滑、轉動鏈(帶)脫落、轉動軸斷裂等故障均能有效及時處理，可起到保障生產、保護設備的作用。同時，該產品探頭體積小，可在狹小的空間內安裝使用，還適用于低速和高速旋轉環境的測量與保護。

卓信SZCB-02-Z01-C02霍爾轉速傳感器

技術參數

工作電源：24VDC/110VAC/220VAC

絕緣電阻：＞500MΩ 輸出信號：開關量信號

環境溫度：-20℃~+60℃ 環境濕度：小于90

外型尺寸：Ф30×115mm 重    量：0.5Kg

跳脫時間：3-17秒 響應時間：＜2mS

檢測間距H2：≤8mm  工作距離H1：≥20mm （10mm/埋入式/二線）

二、用途

　　廣泛應用于鋼鐵、電力、化工、水泥、煤炭、冶金、建材、礦山、港口碼頭、糧食倉庫等各類使用輸送設備的行業，另外可用于小空間安裝和低、中、高速旋轉保護。

卓信SZCB-02-Z01-C02霍爾轉速傳感器

三、工作原理

　　霍爾旋轉探測儀采用霍爾技術，當有一定磁場強度的磁鐵靠近霍爾芯片時，霍爾芯片會產生一個感應電壓，通過探頭部分的電路將該電壓轉換成脈沖信號。

　　霍爾旋轉探測儀安裝在被傳動軸旁，被傳動軸裝有檢測片(參見圖1)，檢測片上鑲有磁鋼。旋轉探測儀通電后會有15s左右的啟動補償時間。

　　當電動機運轉時，通過傳動裝置驅使被傳動軸轉動，被傳動軸上的檢測片也隨之轉動。在跳脫時間(跳脫延時周期)內旋轉探測儀接收到檢測片一個脈沖信號，此時旋轉探測儀為閉合狀態，通過串接中間繼電器的自保觸頭使交流接觸器吸合(參見圖三)，交流接觸器主觸頭閉合使電機轉動。當設備發生卡轉、堵轉、皮帶打滑、傳動帶脫落故障時，被傳動軸將慢轉或停轉。此時檢測片也隨之慢轉或停轉，霍爾旋轉探測儀在跳脫時間內接收不到一個脈沖信號。探測儀將由閉合狀態轉為斷開，中間繼電器也斷開，交流接觸器斷開及時停機，可靠的保護設備 (此產品接收檢測片轉動信號與電機大小無關)。

卓信SZCB-02-Z01-C02霍爾轉速傳感器

四、特點

可在高溫環境（125℃）下長期穩定工作；

結構簡單實用、性能穩定可靠；

防塵、防震、防潮；

體積小、重量輕、壽命長；

適用于低速、中速和高速旋轉物體的測量與保護；

輸出信號既可與現場設備聯鎖使用，也可送達微機控制系統；

安裝方便，免維護；

特別適用于生產環境惡劣的工業現場。

卓信SZCB-02-Z01-C02霍爾轉速傳感器

安裝說明

所有的傳動裝置、如螺旋輸送機、提升機、皮帶輸送機，拉鏈機、等都應在其被傳動處(機器尾端)進行安裝。

卓信SZCB-02-Z01-C02霍爾轉速傳感器

安裝及接線

1、本裝置安裝時，使其軸線處于水平位置。

2、將安裝支架連接在膠帶機中間架上，然后用螺栓將本裝置固定在支架的安裝板上即可。

3、 本裝置帶有1.5米左右的四芯橡套電纜，用戶根據標號接線即可。1、3為常開接點，1、2為常閉接點。

當膠帶機啟動后運行到正常速度時，接點轉換，接點1、3由閉合轉為常開，接點1、2由斷開轉為常閉，此時為正常運行狀態。如果膠帶發生打滑，帶速降至正常速度的百分之70左右時，接點再次轉換，接點1、3閉合，1、2斷開，此時為打滑狀態。

卓信SZCB-02-Z01-C02霍爾轉速傳感器

注意事項

1、如安裝在金屬底座上，為防止磁性材料強干擾造成設備無法啟動，請?zhí)貏e注意H1的距離。

2、安裝距離好在4mm左右，防止外部原因造成H2變動。

3、配備的中間繼電器和速度開關串接。中間繼電器二副常開觸點并聯，增大電流容量。

4、副轉動軸較慢時可把跳脫時間調長即可。

5、嚴禁未接繼電器直接串接220V電源，如因直接串接220V電源造成本產品損壞屬“人為損壞”，不在免費保修范圍內。

6、露天安裝產品盡可能安裝防雨罩，可延長本產品使用壽命。

7、請務必使用本公司提供的繼電器，如擅自改變繼電器型號，因此造成的后果自負。

卓信SZCB-02-Z01-C02霍爾轉速傳感器

總結：

 產品詳情 公司產品品種繁多，門類齊全，具有電壓范圍寬，重復定位精度高，頻率響應快，抗干擾及防水性能好，耐高溫，以及安裝調試方便，使用壽命長等特點。我們的產品原材料采用歐洲集成芯片，多條生產線也自主流設備廠商，生產線具有的生產技術和完善的檢測手段，嚴格參照國際標準在中國研發和生產。 產品已被廣泛應用于紡織，汽車，電力，電子，冶金，機械，食品飲料，鋼鐵，熱電，造紙，印刷，橡塑，物流，郵電，航空，交通，刺繡機，包裝等工業自動化領域。 如果您還沒有找到想要的，口碑好的安全接近開關，劃算的速度傳感器，供銷速度傳感器相關信息
