SM30-30常用型光電開關詳細介紹
SM30-30常用型光電開關
結構分類
光電開關按結構可分為放大器分離型、放大器內藏型和電源內藏型三類。
放大器分離型是將放大器與傳感器分離，并采用專用集成電路和混合安裝工藝制成，由于傳感器具有超小型和多品種的特點，而放大器的功能較多。因此，該類型采用端子臺連接方式，并可交、直流電源通用。具有接通和斷開延時功能，可設置亮、音動切換開關，能控制6種輸出狀態，兼有接點和電平兩種輸出方式。
放大器內藏型是將放大器與傳感yitihua，采用專用集成電路和表面安裝工藝制成，使用直流電源工作。其響應速度局面（有0.1ms和1ms兩種），能檢測狹小和高速運動的物體。改變電源極性可轉換亮、暗動，并可設置自診斷穩定工作區指示燈。兼有電壓和電流兩種輸出方式，能防止相互干擾，在系統安裝中十分方便。
電源內藏型是將放大器、傳感器與電源裝置yitihua，采用專用集成電路和表面安裝工藝制成。它一般使用交流電源，適用于在生產現場取代接觸式行程開關，可直接用于強電控制電路。也可自行設置自診斷穩定工作區指示燈，輸出備有SSR固態繼電器或繼電器常開、常閉接點，可防止相互干擾，并可緊密安裝在系統中。
SM30-30常用型光電開關
對射式光電開關
檢測方式分類
按檢測方式可分為漫射式、對射式、鏡面反射式、槽式光電開關和.光纖式光電開關
對射型由發射器和jieshouqi組成，結構上是兩者相互分離的，在光束被中斷的情況下會產生一個開關信號變化，典型的方式是位于同一軸線上的光電開關可以相互分開達50米。
SM30-30常用型光電開關
特征：辨別不透明的反光物體；you效距離大，因為光束跨越感應距離的時間僅一次；不易受干擾，可以可靠合適的使用在野外或者有灰塵的環境中；裝置的消耗高，兩個單元都bixu敷設電纜。
漫反射型是當開關發射光束時，目標產生漫反射，發射器和jieshouqi構成單個的標準部件，當有足夠的組合光返回jieshouqi時，開關狀態發生變化，作用距離的典型值一般到3米。特征：you效作用距離是由目標的反射能力決定，由目標表面性質和和顏色決定；較小的裝配開支，當開關由單個元件組成時，通常是可以達到粗定位；采用背景抑制功能調節測量距離；對目標上的灰塵mingan和對目標變化了的反射性能mingan。
鏡面反射由發射器和jieshouqi構成的情況是一種標準配置，從發射器發出的光束在對面的反射鏡被反射，即返回jieshouqi，當光束被中斷時會產生一個開關信號的變化。光的通過時間是兩倍的信號持續時間，you效作用距離從0.1米至20米。特征：辨別不透明的物體；借助反射鏡部件，形成高的you效距離范圍；不易受干擾，可以可靠合適的使用在野外或者有灰塵的環境中。

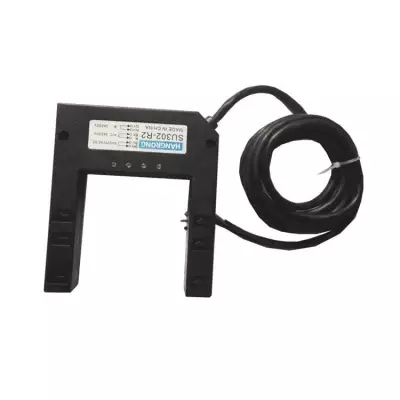

槽式光電開關通常是標準的U字型結構，其發射器和jieshouqi分別位于U型槽的兩邊，并形成
一光軸，當被檢測物體經過U型槽且阻斷光軸時，光電開關就產生了檢測到的開關量信號。槽式光電開關比較an全可靠的適合檢測高速變化，分辨透明與半透明物體。
光纖式光電開關采用塑料或玻璃光纖傳感器來引導光線，以實現被檢測物體不在相近區域的檢測。通常光纖傳感器分為對射式和漫反射式。
SM30-30常用型光電開關
SM30-30常用型光電開關
三線光電開關接線方法：
***步；你的中間繼電器線圈電壓是dc12v，
第二步；因為光電開關是NPN所以輸出極性是0v，那么中間繼電器A2端應接12v，
第三步；因為光電開關是常閉型，在做對以上兩點后，接通電源后，在光電開關前面沒有物體時，線圈動作，如有物體在檢測距離內時，線圈失電。
SM30-30常用型光電開關
特點：
光電開關是傳感器的一種，它把發射端和接收端之間光的強弱變化轉化為電流的變化以達到探測的目的。由于光電開關輸出回路和輸入回路是電隔離的（即電絕緣），所以它可以在許多場合受到應用。采用集成電路技術和SMT表面安裝工藝而制造的新一代光電開關器件，具有延時、展寬、外同步、抗相互干擾、可靠性高、工作區域穩定和自診斷等智能化功能。這種新穎的光電開關是一種采用脈沖調制的主動式光電探測系統型電子開關，它所使用的冷光源有紅外光、紅色光、綠色光和藍色光等，可非接觸，無損傷地迅速和控制各種固體、液體、透明體、黑體、柔軟體和煙霧等物質的狀態和動作。具有體積小、功能多、壽命長、精度高、響應速度快、檢測距離遠以及抗光、電、磁干擾能力強的優點。
SM30-30常用型光電開關
接線：
光電開關那個二極管是發光二極管，輸出則是光敏三極管，C就是集電極，E則是發射極。
一般三極管作開關使用時，通常都用集電極作輸出端。
一般接法：二極管為輸入端，E接地，C接負載，負載的另一端需要接正電源。這種接法適用范圍比較廣。
特殊接法：二極管為輸入端，C接電源正，E接負載，負載的另一端需要接地。這種接法
適用于負載等效電阻很小的時候（幾十歐姆以內），如果負載等效電阻比較大，可能會引關三極管工作點不正常，導致開關工作不可靠。
SM30-30常用型光電開關
用途：
可檢測各種不同的物體，如：玻璃、鐵、塑膠、木材、液體...等等，根據光量的反射與接收進行檢測。
可識別物體顏色：根據顏色反射率與吸收率，光電傳感器能檢測物體反射光從而識別顏色。
可廣泛應適用于機械、化工、造紙、輕工等行業作限位、定位、檢測、計數、測速、等其它工業自動化感測用途。
SM30-30常用型光電開關
注意事項：
1、紅外線漫反射型光電開關，所采用的標準檢測體為平面白色畫紙（如檢測的物體是黑色、紅色、或黃色等，需在訂購時特別提出）
2、紅外線光電開關在環境照度高的情況下都能穩定工作，但原則上應回避將傳感器光軸正對陽光等強光源。
3、對射型光電開關***小可檢測寬度為該種光電開關透鏡的80%。
4、當使用感性負載（如燈、電動機等）時，其瞬態沖擊電流較大，可能劣化或損壞交流二線的光電開關，在這種情況下，請經過交流繼電器作為負載來轉換使用。
5、紅外線光電開關的透鏡可用擦鏡紙擦拭，禁用稀釋溶劑等化學品，以免yongjiu性損壞塑料鏡。
6、針對用戶的現場實際要求，在一些較為惡劣的條件，如灰塵較多的場合，所生產的光電開關在靈敏度的選擇上增加了50%，以適應長期使用中延長光電開關的維護周期。
7、產品均為SMT工藝生產制造，并經嚴格的老化測試合格后才出廠，在一般情況下使用均不會出現損壞；為保證意外性發生，請在接通電源前檢查接線是否正確，核定電壓是否為額定值
SM30-30常用型光電開關
總結：
光電開關已被用作物位檢測、液位控制、產品計數、寬度判別、速度檢測、定長剪切、孔洞識別、信號延時、自動門傳感、色標檢出、沖床和剪切機以及an全防護等諸多領域。此外，利用紅外線的隱蔽性，還可在銀行、倉庫、商店、辦公室以及其它需要的場合作為防盜警戒之用。
卓信公司部分產品型號：
ZL26-3022NK、ZL26-3022NK、ZL26-3022NH、ZL26-3022NT、ZL26-3022ND、ZL26-3022PK、ZL26-3022PH、ZL26-3022PT、ZL26-3022PD、ZL26-2422GK、ZL26-2422GH、RL20-3053NK、RL20-3053NH、RL20-3053NT、RL20-3053ND、RL20-3053PK、RL20-3053PH、RL20-3053PT、RL20-3053PD
SM30-30常用型光電開關
結構分類
光電開關按結構可分為放大器分離型、放大器內藏型和電源內藏型三類。
放大器分離型是將放大器與傳感器分離，并采用專用集成電路和混合安裝工藝制成，由于傳感器具有超小型和多品種的特點，而放大器的功能較多。因此，該類型采用端子臺連接方式，并可交、直流電源通用。具有接通和斷開延時功能，可設置亮、音動切換開關，能控制6種輸出狀態，兼有接點和電平兩種輸出方式。
放大器內藏型是將放大器與傳感yitihua，采用專用集成電路和表面安裝工藝制成，使用直流電源工作。其響應速度局面（有0.1ms和1ms兩種），能檢測狹小和高速運動的物體。改變電源極性可轉換亮、暗動，并可設置自診斷穩定工作區指示燈。兼有電壓和電流兩種輸出方式，能防止相互干擾，在系統安裝中十分方便。
電源內藏型是將放大器、傳感器與電源裝置yitihua，采用專用集成電路和表面安裝工藝制成。它一般使用交流電源，適用于在生產現場取代接觸式行程開關，可直接用于強電控制電路。也可自行設置自診斷穩定工作區指示燈，輸出備有SSR固態繼電器或繼電器常開、常閉接點，可防止相互干擾，并可緊密安裝在系統中。
SM30-30常用型光電開關
對射式光電開關
檢測方式分類
按檢測方式可分為漫射式、對射式、鏡面反射式、槽式光電開關和.光纖式光電開關
對射型由發射器和jieshouqi組成，結構上是兩者相互分離的，在光束被中斷的情況下會產生一個開關信號變化，典型的方式是位于同一軸線上的光電開關可以相互分開達50米。
SM30-30常用型光電開關
特征：辨別不透明的反光物體；you效距離大，因為光束跨越感應距離的時間僅一次；不易受干擾，可以可靠合適的使用在野外或者有灰塵的環境中；裝置的消耗高，兩個單元都bixu敷設電纜。
漫反射型是當開關發射光束時，目標產生漫反射，發射器和jieshouqi構成單個的標準部件，當有足夠的組合光返回jieshouqi時，開關狀態發生變化，作用距離的典型值一般到3米。特征：you效作用距離是由目標的反射能力決定，由目標表面性質和和顏色決定；較小的裝配開支，當開關由單個元件組成時，通常是可以達到粗定位；采用背景抑制功能調節測量距離；對目標上的灰塵mingan和對目標變化了的反射性能mingan。
鏡面反射由發射器和jieshouqi構成的情況是一種標準配置，從發射器發出的光束在對面的反射鏡被反射，即返回jieshouqi，當光束被中斷時會產生一個開關信號的變化。光的通過時間是兩倍的信號持續時間，you效作用距離從0.1米至20米。特征：辨別不透明的物體；借助反射鏡部件，形成高的you效距離范圍；不易受干擾，可以可靠合適的使用在野外或者有灰塵的環境中。
槽式光電開關通常是標準的U字型結構，其發射器和jieshouqi分別位于U型槽的兩邊，并形成
一光軸，當被檢測物體經過U型槽且阻斷光軸時，光電開關就產生了檢測到的開關量信號。槽式光電開關比較an全可靠的適合檢測高速變化，分辨透明與半透明物體。
光纖式光電開關采用塑料或玻璃光纖傳感器來引導光線，以實現被檢測物體不在相近區域的檢測。通常光纖傳感器分為對射式和漫反射式。
SM30-30常用型光電開關
SM30-30常用型光電開關
三線光電開關接線方法：
***步；你的中間繼電器線圈電壓是dc12v，
第二步；因為光電開關是NPN所以輸出極性是0v，那么中間繼電器A2端應接12v，
第三步；因為光電開關是常閉型，在做對以上兩點后，接通電源后，在光電開關前面沒有物體時，線圈動作，如有物體在檢測距離內時，線圈失電。
SM30-30常用型光電開關
特點：
光電開關是傳感器的一種，它把發射端和接收端之間光的強弱變化轉化為電流的變化以達到探測的目的。由于光電開關輸出回路和輸入回路是電隔離的（即電絕緣），所以它可以在許多場合受到應用。采用集成電路技術和SMT表面安裝工藝而制造的新一代光電開關器件，具有延時、展寬、外同步、抗相互干擾、可靠性高、工作區域穩定和自診斷等智能化功能。這種新穎的光電開關是一種采用脈沖調制的主動式光電探測系統型電子開關，它所使用的冷光源有紅外光、紅色光、綠色光和藍色光等，可非接觸，無損傷地迅速和控制各種固體、液體、透明體、黑體、柔軟體和煙霧等物質的狀態和動作。具有體積小、功能多、壽命長、精度高、響應速度快、檢測距離遠以及抗光、電、磁干擾能力強的優點。
SM30-30常用型光電開關
接線：
光電開關那個二極管是發光二極管，輸出則是光敏三極管，C就是集電極，E則是發射極。
一般三極管作開關使用時，通常都用集電極作輸出端。
一般接法：二極管為輸入端，E接地，C接負載，負載的另一端需要接正電源。這種接法適用范圍比較廣。
特殊接法：二極管為輸入端，C接電源正，E接負載，負載的另一端需要接地。這種接法
適用于負載等效電阻很小的時候（幾十歐姆以內），如果負載等效電阻比較大，可能會引關三極管工作點不正常，導致開關工作不可靠。
SM30-30常用型光電開關
用途：
可檢測各種不同的物體，如：玻璃、鐵、塑膠、木材、液體...等等，根據光量的反射與接收進行檢測。
可識別物體顏色：根據顏色反射率與吸收率，光電傳感器能檢測物體反射光從而識別顏色。
可廣泛應適用于機械、化工、造紙、輕工等行業作限位、定位、檢測、計數、測速、等其它工業自動化感測用途。
SM30-30常用型光電開關
注意事項：
1、紅外線漫反射型光電開關，所采用的標準檢測體為平面白色畫紙（如檢測的物體是黑色、紅色、或黃色等，需在訂購時特別提出）
2、紅外線光電開關在環境照度高的情況下都能穩定工作，但原則上應回避將傳感器光軸正對陽光等強光源。
3、對射型光電開關***小可檢測寬度為該種光電開關透鏡的80%。
4、當使用感性負載（如燈、電動機等）時，其瞬態沖擊電流較大，可能劣化或損壞交流二線的光電開關，在這種情況下，請經過交流繼電器作為負載來轉換使用。
5、紅外線光電開關的透鏡可用擦鏡紙擦拭，禁用稀釋溶劑等化學品，以免yongjiu性損壞塑料鏡。
6、針對用戶的現場實際要求，在一些較為惡劣的條件，如灰塵較多的場合，所生產的光電開關在靈敏度的選擇上增加了50%，以適應長期使用中延長光電開關的維護周期。
7、產品均為SMT工藝生產制造，并經嚴格的老化測試合格后才出廠，在一般情況下使用均不會出現損壞；為保證意外性發生，請在接通電源前檢查接線是否正確，核定電壓是否為額定值
SM30-30常用型光電開關
總結：
光電開關已被用作物位檢測、液位控制、產品計數、寬度判別、速度檢測、定長剪切、孔洞識別、信號延時、自動門傳感、色標檢出、沖床和剪切機以及an全防護等諸多領域。此外，利用紅外線的隱蔽性，還可在銀行、倉庫、商店、辦公室以及其它需要的場合作為防盜警戒之用。
卓信公司部分產品型號：
ZL26-3022NK、ZL26-3022NK、ZL26-3022NH、ZL26-3022NT、ZL26-3022ND、ZL26-3022PK、ZL26-3022PH、ZL26-3022PT、ZL26-3022PD、ZL26-2422GK、ZL26-2422GH、RL20-3053NK、RL20-3053NH、RL20-3053NT、RL20-3053ND、RL20-3053PK、RL20-3053PH、RL20-3053PT、RL20-3053PD
 |
