產品名稱：山東跑偏開關HEN-001

產品型號：HEN-001

所屬類別：兩級跑偏開關 > 跑偏開關

發布時間：2019-11-04

已獲點擊：36

詳細說明

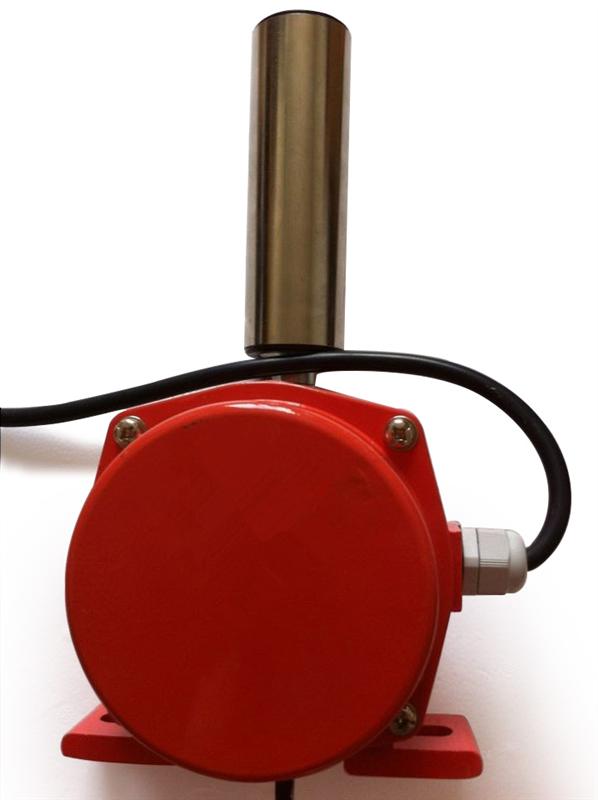

山東跑偏開關HEN-001

防偏開關用于皮帶跑偏檢測，跑偏開關，是檢測輸送機皮帶跑偏量的傳感元件，可根據皮帶的跑偏狀況發出信號，實現自動報警和停機，防止皮帶損傷和繼續跑偏。

應用范圍：

1.常規皮帶輸送機

2.索道支撐輸送機

3.裙邊輸送機

4.輪船裝卸系統

5.重型限位開關

特點

通用的結構設計可裝在輸送機縱梁頂部或底部。

堅固的鑄鋁外殼，輸送機在運行中，當皮帶跑偏且與開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。二級兩級跑偏開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。，防護標準IP67。

整體式蓋板，易于接線及調整。

不需拆掉動作桿，就可拆除后面的機殼。

動作桿軸承額定轉速5000轉/分,適用皮帶速度可達6.35米/秒。

動作桿法向角調節范圍為±22.5度.促動桿可雙向動作便于在輸送機兩側對稱安裝。

防偏開關標準設定為法向角為10度時，報警觸點動作，法向角為20度時停機觸點動作。

SPS-2D拉線開關

皮帶跑偏時，跑偏開關（Belt Sway Switches）又稱防偏開關。兩級跑偏開關用于檢測帶式輸送機運行中的跑偏現象，按皮帶實際跑偏量輸出報警或停機信號，可有效的防止由皮帶跑偏而產生的事故。 　　跑偏開關起帶式輸送現場的保護作用，因此必須達到指定的IP防護等級。 兩級跑偏開關分兩個位置檢測輸送機皮帶的跑偏程度和扭曲程度。根據皮帶的跑偏程度和扭曲程度，實現自動報警和停機，避免昂貴的輸送皮帶受損壞及因皮帶扭曲造成的物料散落等事故。此開關安裝方便，運行可靠，是帶式輸送機必備的保護裝置之一。，皮帶推動動作臂偏轉，觸動微動開關動作，發出報警信號。如果繼續偏離到設定的停機位置，觸動另一組觸點，安裝說明 1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。 2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm。 3、安裝距離：建議每50米安裝一對跑偏開關。 4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是一級報警信號，3、4為常閉接點是二級停機信號。，輸送機就會保護性停機。

 防偏開關通常安裝在距輸送機頭部或尾部0.3-2m的地方，通常在輸送機兩側成對安裝，可固定在輸送機縱梁的頂部或底部，動作桿距皮帶邊緣距離約25～75mm。

SPS-2D-3FM拉姆齊拉繩開關

拉繩開關
用于皮帶機的緊急停機，鋼絲繩一端固定在一個固定的吊環上，另一端固定在開關臂桿上，開關到固定端的距離通常不超過30米，兩開關之間的距離通常不超過60米，向上向下或拉動的力促使臂桿轉動到了報警位置，兩級跑偏開關是我公司組織科研人員開發研制的新一代產品，可用于輸送機膠帶跑偏的檢測，防止由于膠帶跑偏而造成物料溢出等故障。是輸送機自動化控制不可缺少的傳感元件。 兩級跑偏開關由于安裝方便、開關性能可靠，在輸送機膠帶中得到廣泛應用。跑偏開關又稱防偏開關。 兩級跑偏開關用于檢測帶式輸送機運行中的跑偏現象，按皮帶實際跑偏量輸出報警或停機信號，可有效的防止由皮帶跑偏而產生的事故。 本系列兩級跑偏開關具有兩級動作功能。一級動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。 當立輥偏轉角度超過12°時，一級開關動作，輸出(報警信號)。 當立輥偏轉角度超過30°時，二級開關動作，輸出(停機信號)。 一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。 二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。 當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。 兩級跑偏開關為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。，觸動微動開關并鎖定直到人工手動復位。
2.產品使用環境
1.周圍環境溫度：-25~ 55℃
2.周圍環境濕度：＜90%
3.使用地點海拔高度：≤2000米
4.開關能在頻率為10~50HZ,振幅為0.75mm(10g)的振動條件下工作。
3主要技術參數
1.兩個單...雙擲開關（SPDT)供報警和停機使用。
2.觸電額定值：15A125/250或480VAC; 2A600VAC; 0.5A125VDC, 0.25A250VAC
3.法向報警角度：±10°，　±20°
4.外殼防護級別：DT型塵密外殼，防護等級NEMA4　(IP65).
5.外形尺寸：殼體L*W*H(mm) 191*135*109, 活動臂長389mm.
6.重量：4.3kg　　 導線開孔：3/4” -14NPT
7.作用力：3—4kg
