防爆型XLPP-J-I礦用本質型兩級跑偏開關工作原理

兩級跑偏開關其工作原理

當運行中的膠帶發生偏離或扭曲時，膠帶邊緣帶動立輥旋轉并擠壓輥使之偏移，如偏移大于動作角度時，輸出一組告警信號；若繼續偏移大于二級動作角度時，則輸出另一組停機信號。天關輪換信號可接入跑偏自動糾偏調整裝置，用于校正膠帶的偏離和扭曲；二級開關轉換信號用來控制膠帶機運行，起到保護膠帶邊緣作用。膠帶機恢復正常運行后，立輥?zhàn)詣?dòng)復位。

防爆型XLPP-J-I礦用本質型兩級跑偏開關特性

1.采用高強度外殼

2.帶防水接線腔

3.外殼防護密封性能強，可在惡劣環境中使用；如電廠，輸送機在運行中，當皮帶跑偏且與開關立輥接觸時，立輥?zhàn)赞D(zhuǎn)，若跑偏量繼續加大，則擠壓立輥發生偏移。一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。二級兩級跑偏開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。，廣鐵廠，水泥廠等

4.動作靈敏，觸點容量大

使用環境條件：
a.環境溫度：-40℃~60℃
b.相對濕度不大于85
c.海撥高度不超過2000m
.使用壽命：開關動作10萬次
e.絕緣電壓：AC1000試驗1分鐘
f.觸點容量：≤AC380 ≤3A
g.防護等級：IP65

其主要特點為

a. 體積小、重量輕、密封性能好、維護方便；
b. 觸點動作后還留有較大的探桿轉動緩沖角，使其本身不易損壞；
c. 探桿具有縱向防沖擊性能；
. 探桿上裝有尼龍滾動護套，當探桿和膠帶摩擦?xí)r起保護作用；
e．采用出線口形式，結構簡單、可靠。

產品介紹

為礦用本質型電氣設備，適用于煤礦井下有瓦斯、煤塵危險的環境，也適用于煤炭、冶金、化工、糧食、運輸?shù)刃袠I(yè)以及選煤廠、鋼鐵廠、熱電廠、糧庫、港口等地面惡劣環境，用作輸送機膠帶跑偏檢測和保護，兩級跑偏開關適用范圍 　　兩級跑偏開關用于常規皮帶輸送機：地下、索道支撐皮帶輸送機：輪船裝卸系統；堆垛/取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，起重臂限位：裙邊給料機/輸送機：重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動報警和停機的保護裝置。兩級跑偏開關廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的各種帶式輸送設備。，防止由于膠帶跑偏而造成物料溢出等故障。

主要技術指標
防爆型式：礦用本質型EXibI；
外殼防護等級：IP65
觸點容量： AC380V、C220V  （煤礦井下使用時須和本安電路連接）
探桿動作轉動zui大角度：大于70⪚， 兩級跑偏開關安裝和調整 1.跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶兩邊位于立輥高度1/3處。 2.跑偏開關立輥與輸送帶正常位置的間距宜為50～100mm。 3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。兩級跑偏開關一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。（注：當輸送機較長時，在輸送機中間位置可每隔30～35米設1對） 4.跑偏開關應通過安裝支架與輸送機中間架連接，開關支架應在輸送機安裝完成后與輸送機機架焊接，跑偏開關與跑偏開關支架用螺栓固定。，雙向轉動
觸點動作時探桿轉動角度：20⪚&plun;3o、35⪚&plun;3o（二級）
重量：2kg
引入電纜外徑：兩個出線口，允許電纜外徑為6～12mm。

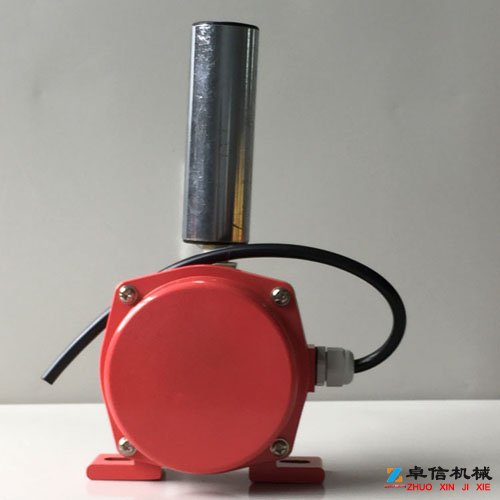

跑偏開關XLPP-J-I
