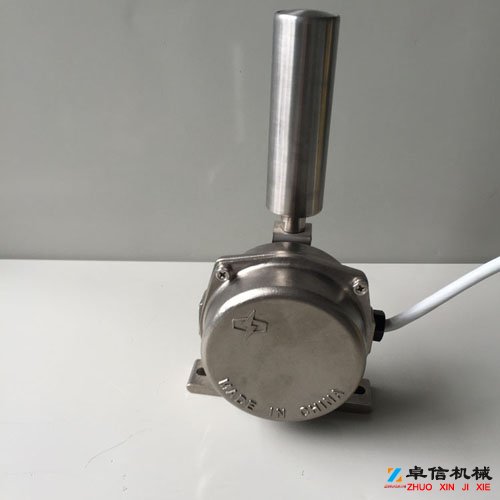

HQPB-HZHN21/A不銹鋼跑偏開關

HQPB-HZHN21/A不銹鋼跑偏開關特點：
結構簡單實用、性能穩定可靠
防塵、防震、防潮
體積小、重量輕、壽命長
安裝方便，免維護
輸出信號既可與現場設備聯鎖使用，也可送達微機控制系統
電源適應性廣：24~380V

簡介：

本機選用不銹鋼材質壓鑄而成，強度高，確保*生銹，IP67的防護等級以及整機良好的密封性能，可在浸水狀態下正常工作。其內部接點選用日本公司生產的微動開關，觸點容量大，可直接控制較大容量的交流接觸器，具備兩常開和兩常閉輸出。

不銹鋼兩級跑偏開關其工作原理：

當運行中的膠帶發生偏離或扭曲時，膠帶邊緣帶動立輥旋轉并擠壓輥使之偏移，如偏移大于動作角度時，輸出一組告警信號；若繼續偏移大于二級動作角度時，安裝說明 1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。 2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm。 3、安裝距離：建議每50米安裝一對跑偏開關。 4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是一級報警信號，3、4為常閉接點是二級停機信號。，則輸出另一組停機信號。天關輪換信號可接入跑偏自動糾偏調整裝置，用于校正膠帶的偏離和扭曲；二級開關轉換信號用來控制膠帶機運行，起到保護膠帶邊緣作用。膠帶機恢復正常運行后，立輥?zhàn)詣?dòng)復位。

使用環境與使用安裝：

本機適宜在環境溫度-25℃～+55℃，相對濕度不大于85環境下保持正常工作。 可在酸、堿、鹽性區域工作，開關應對稱平衡安裝在皮帶機架兩側的固定支架上，立輥軸上與膠帶平面相垂，DDP-LJ2兩級跑偏開關適用于皮帶輸送機，能使皮帶輸送機在皮帶跑偏將導致嚴重掛邊磨損甚至發生撕裂事故前就發出報警信號以及進一步的自動停車。 能及時有效的保護設備安全、避免事故擴大化，達到保障生產、保護設備的目的。另外由于信號可發送至控制系統，方便實現工廠自動化控制，因此又可達到減員增效，集中控制，利于生產與調度的目的。，立輥與膠帶邊緣距離為L=50-100mm較適宜，膠帶位于立輥下端1/3處， 兩級跑偏開關安裝和調整 1.跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶兩邊位于立輥高度1/3處。 2.跑偏開關立輥與輸送帶正常位置的間距宜為50～100mm。 3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。兩級跑偏開關一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。（注：當輸送機較長時，在輸送機中間位置可每隔30～35米設1對） 4.跑偏開關應通過安裝支架與輸送機中間架連接，開關支架應在輸送機安裝完成后與輸送機機架焊接，跑偏開關與跑偏開關支架用螺栓固定。，每100米膠帶可安裝跑偏開關3對（6臺）。
