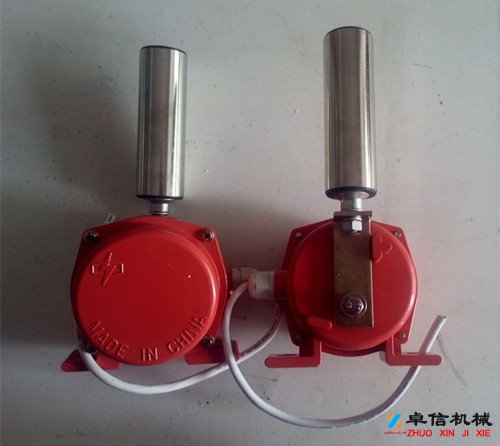

ST29-BKPT1-10-45防爆跑偏開關 跑偏開關220V 現貨

ST29-BKPT1-10-45防爆跑偏開關用于輸送機膠帶跑偏的檢測，跑偏開關（Belt Sway Switches）又稱防偏開關。兩級跑偏開關用于檢測帶式輸送機運行中的跑偏現象，按皮帶實際跑偏量輸出報警或停機信號，可有效的防止由皮帶跑偏而產生的事故。，防止由于膠帶跑偏而造成物料溢出等故障；本機廣泛應用礦山、電力及化工等行業的運輸系統中。

工作原理

 當運動中的膠帶發生跑偏時，膠帶邊緣帶動立旋轉并擠壓使之傾料。若立輥傾斜大于動作角度時， 兩級跑偏開關工作原理 兩級跑偏開關安裝在皮帶輸送機兩側、距離皮帶機首尾端部1~3m的地方。當皮帶跑偏時，皮帶邊緣壓向檔輪，迫使檔輪偏轉，使限位開關動作。為減少檔輪與皮帶的摩擦，檔輪的本體是由軸承制作的。 當發生輕微跑偏事故時（15°），兩級跑偏開關的第一組觸點動作，發出事故預告信號。 當發生嚴重跑偏事故時（30°），兩級跑偏開關的第二組觸點動作，可使輸送機自動停車。，立即發出一組開關信號；如立輥繼續傾斜大于二級動作角度時，則輸出另一組開關信號，兩組開關信號可分別用于告警或停機。往ST29-BKPT1-10-45兩級跑偏開關主要用于檢測帶式輸送機膠帶的跑偏狀態。本開關輸送兩級開關信號，1級信號用于輕跑偏告警，將此信號接至跑偏自動調整，可實現不停機狀態下的自動糾偏功能。2級動作輸出重跑偏自動停機信號。

規格參數：

     額定電壓：127VAC、220VAC兩種兼容

整機重量：2.5kg

防護等級：復合IP65

     動作力距：3-5N.m

     角度組合：常規警示和停機為12⪚、30⪚兩級動作角度

     隔爆等級：EXI

     可靠程度：無故障工作2萬次

外形尺寸：234*137*163mm

     接點輸出：常開、常閉兩組任選

     表面靜電噴涂

     扭簧結構

     三防護外型，適于一般輸煤現場

ST29-BKPT1-10-45兩級跑偏開關為跑偏角度12⪚，二級跑偏角度30⪚，安裝在皮帶機兩側，立棍可跟皮帶機一起滾動。執行標準GB3836-2010,,Q/320402 KL 002-2008。

安裝調整

     1， 將跑偏開關固定在支架上，然后安裝在膠帶機架上；

     2， 立輥軸線與膠帶平面垂直，立輥與膠帶邊緣距離為L(zhǎng)=50-100mm;

     3， 膠帶位于立輥下端1/3處；

     4， 每100m膠帶可安裝跑偏開關3對（6臺）。

     5，本機出廠時已配接6芯橡套電纜，輸送機在運行中，當皮帶跑偏且與開關立輥接觸時，立輥?zhàn)赞D(zhuǎn)，若跑偏量繼續加大，則擠壓立輥發生偏移。一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。二級兩級跑偏開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。，長1、5m.芯線上配有線號。
