山東卓信電氣有限公司生產發本質型速度傳感器GSC6-SC

卓信生產，產品名稱：打滑檢測器，打滑開關，皮帶機專用打滑開關，輸送帶速度檢測器可用于DH02E-1-WW輸送皮帶運行速度的監測，當被監測的運輸皮帶的運行速度低于預先設定值時，它能發出報警或停機信號，可有效地避免事故的發生和擴大。打滑開關可應用于冶金、煤炭、礦山、水泥、電力、糧食等行業的皮帶運輸機中，是物料輸送系統中實現自動控制所不可缺少的監控裝置。，打滑開關：DH-3、DH-III、XT-SS-ID、XT-SS-1、XLDH-II、JDK-1、QDH-III、DH03E-1-W、SJK-1、SWEB001-2S/K、 BDH-III、MSD-3、DH02E-1-W、YHSJ-J、XT-SS-II、DH-LLI、GHLL-II、JDK-2、YHDH-2、XLDH-I、DH-II、SJK-01、YB/RDC-B、RH60-JC、YHSJ-II、YHSJ-I、XD-SS-II、XL-SJ-I、JYB-RDC-C、DH03E-1-W、ZXDH-III、XTD-SH、DH-I、SMS-PXK-B1、DH01E-1-W、XDH-HL、XLDH-F-S、SMS-PXK-BI、DHJY-II、SJK-I、QDH-II、KBJ-220Y、DH-1、DH02E-1-TH、DH-LLI、KGS-II、KGS-12S、DH-2、JYB/RDC-C、9SFAB-3HD、DH01E-1-TH、EXDH-III、XT-SS-1D、RH60-JC（DH-X、DH-F2、DH-SJ）、XT-SS-III、HQSK600/10，品質保證！

產品說明

以帶速檢測傳感頭為例加以說明。隨著膠帶的運行，利用光電檢測原理，傳感頭將帶速轉換成膠沖信號輸入到控制單元，打滑開關控測指示器：當速度范圍在設定范圍內時，繼電器輸出，led發亮有助與檢測傳感器或檢查連接故障。由點亮變熄滅的位置，在順時針方向旋轉電位器1圖（打滑率）即可。此電位器位置為脈沖信號設置值，當天關采集到脈沖信號值低于該設置值后，打滑開關輸出開關信號報警。可根據實際使用要求增加打滑率圈數以達到檢測重度打滑狀誠。，后送入計數電路，并與予置數值（帶速或轉速）進行比較。若計數值大于或等于予置數值時，控制執行電路的繼電器吸合（此時綠燈亮）；反之，若計數值小于予置數值時，繼電器釋放（紅燈亮）。計數值由LE數碼管顯示，實時監視帶速或轉速。軸速檢測是在軸端加檢測體（感應輪），工作原理：DH系列非接觸打滑開關是通過檢測其探頭處電容的周期性變化工作的。如果被傳動軸、輪的端面或圓周面存在“不平整處"，只要將打滑開關探頭對著有不平整處的部位安裝即可；如果找不到“不平整處"（軸、輪的端面平整且圓周面均勻光滑），只需在軸、輪的檢測處人為制造“不平整點"（在被檢測的面上加貼一小塊薄金屬片）即可。當電動機轉動時，通過轉動裝置驅使被傳動軸、輪轉動，打滑開關檢測到探頭電容周期變化時保持閉合狀態。當設備發生卡轉、堵轉、皮帶打滑、傳動帶脫落等故障時，被傳動軸將慢轉或停轉，打滑開關檢測到探頭電容的變化周期明顯變長，此周期如超過正常變化周期的兩倍之多，打滑開關將由閉合狀態轉為斷開。打滑開關如按“設備保護接線參考圖"接線時，可用來保護設備；如按“檢測轉動/停轉接線參考圖"接線時，可用來檢測“轉動"。，傳感頭檢測到與轉軸同步旋轉的檢測體，形成脈沖信號送到控制箱，經內部電路處理，將該時的轉速值顯示出來，監控方式同帶速傳感頭。

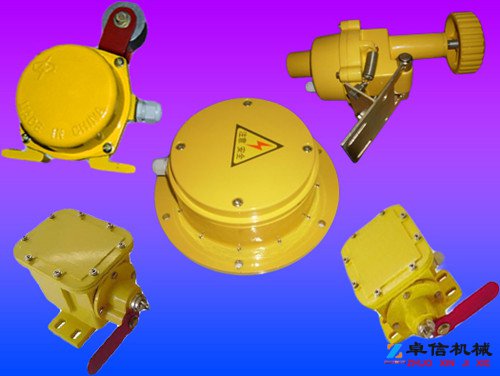

本質型速度傳感器GSC6-SC圖片

技術參數

使用環境條件

環境溫度-5℃~40℃

相對濕度   不大于85（25℃時）

2.工作電壓  AC220V&plun;10   50Hz

3.整機功耗  不大于20W

4.檢測范圍   帶速：0~9.99m/s    轉速：0~70r/s

5.延時時間    開機延時0~120S（連續可調）

6.觸點數量    常開二組、常閉二組

7.觸點容量  AC  380V 3A

8.防護等級  IP44（控制箱）     IP67(傳感頭)  符合GB4208-93（等同于IEC529-89）

圖片

山東卓信電氣有限公司具有雄厚的產品研發及生產能力，是集研發、設計、銷售、售后服務為一體的企業，公司主營各類輸送機保護裝置、感式傳感器、電容式傳感器、光電式傳感器、霍爾傳感器、磁感應傳感器、雙向拉繩開關、兩級跑偏開關、打滑開關、皮帶打滑檢測裝置、料位監測器、速度、欠速開關、堆煤開關、煤流開關、傾斜開關、撕裂開關、溜槽堵塞開關、礦用防爆電器和皮帶機保護系統等系列產品，以及工業自動化綜合解決方案。不但能為客戶提供質優價廉的機械零部件產品，還能為客戶提供的解決方案和技術咨詢服務。
