ZWS-II-1料流檢測裝置料流信號檢測裝置
由于產品型號眾多，我司各種電氣規格型號齊全，有任何需求可以與我公司銷售人員聯系，生產各種規格型號的跑偏開關、拉繩開關、傾斜開關、打滑開關、失速開關、溜槽堵塞開關、聲光報警器、限位開關、磁性開關、撕裂開關、料流開關等產品，產品適用范圍廣，用途多，產品銷售國內外100多個國家和地區，銷售電話：15163766288（微信同號）

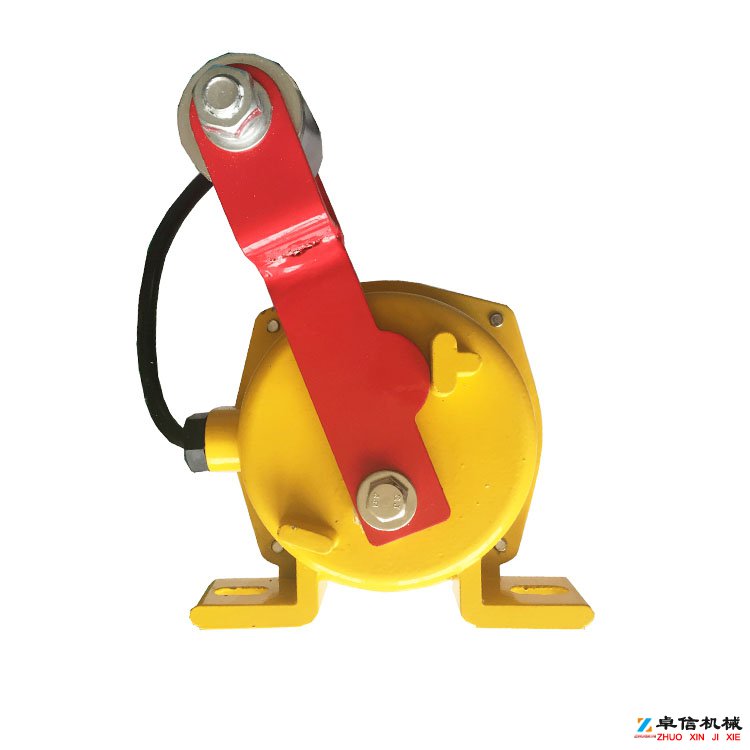

ZWS-II-1料流檢測裝置
ZWS-II-1料流檢測裝置用于膠帶輸送機輸送物料的檢測，可發出有載運行信號。如與酒水裝置連接，可實現對物料的自動檢測功能。本裝置也可適用于對向運行的膠帶機。
結構特點
1、對于膠帶較寬，帶速較高時采用門式支架安裝，見圖1；
2、如膠帶較窄，帶速較低時可采用單臂式支架；
3、采用擋板與物料接觸，LLJ-A、LLJ-B型料流檢測器采用微動開關，輸出狀態設有常閉節點二個，常開節點二個。用戶可根據需要進行安裝，適用于不同的角度檢測。當膠帶運輸機空載運動時，觸板于靜止?fàn)顟B(tài)，并垂直于膠帶面。當膠帶機有載時(包括逆向)，該料流開關的觸板被物料推動而偏轉。當轉角度大干20’時，檢測器行程開關轉換。用戶可將其接至控制室內，以便檢測輸送機現場的輸送狀態，也可將其與自動灑水裝置配套使用，實現有料時自動灑水功能。配置地址編碼終端器，可實現料流數據信號遠距離控制管理。LLJ-A料流開關適用于煤礦、碼頭，電力、冶金建材，化工等行業輸送散料用帶式輸送機。，減小了物料對的直接沖擊，延長了使用壽命；
4、參見圖2，若選用單臂式支架，橫梁在箭頭指向外斷開，橫梁與支臂交接處加一斜拉角鋼，如圖中虛線所示。
工作原理 ZWS-II-2料流檢測裝置
ZWS-Ⅰ型料流檢測裝置采用下垂擋板與物料接觸方式。當膠帶運送物料時，物料推動擋板并帶擺臂向一側偏移，若偏移角度大于20⪚時，內部開關啟動，輸出一組開關信號。
安裝調整
1、采用門式支架安裝時，將檢測頭固定于橫梁上；
2、擋板高度可視現場情況確定；
3、開關轉換角度為20⪚，對有傾角的膠帶機可適當高速安裝角度；
4、對于單臂式安裝可參照門式安裝方式；
5、ZWS-Ⅱ型安裝在膠帶下面且下沉量zui大的部位；
6、無載荷時，LLKG系列料流開關是專門用來檢測傳輸帶上是否有物料或是否有物料流量的自動化儀器。該料流開關采用對環境適應性強的智能感應傳感器檢測，料流開關具有不接觸物料不接觸皮帶、無磨損、不怕灰塵不怕水、維護工作少、經久耐用等特點。配接測速傳感器可作為物料流量開關。該料流開關產品包含了三引線和兩引線，AC220V供電和C24V供電的多種產品。料流開關廣泛用于發電、水泥、化肥、煤礦等行業的輸送線上。，膠帶與觸輪保持輕接觸；
7、定期清除積塵，保持觸輪轉動靈活自如。
