提升機井筒磁性開關、礦用澆封型磁感應開關

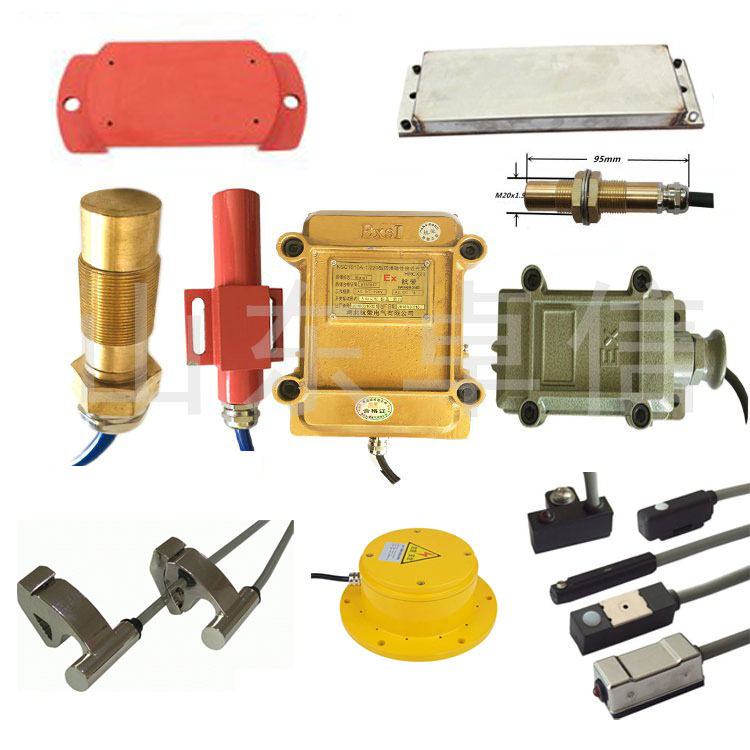

TCK系列磁性開關有通用型和防爆特殊型兩類（通用型為鋁外殼，防爆型為銅外殼、不銹鋼外殼）、四種型號產品：TCK-1型磁性開關，又稱單點磁性開關。 TCK系列磁感應開關廣泛應用于冶金、機械、礦山、電力、鐵路、軍工等行業。

關鍵詞：提升機罐籠用防爆磁性開關，井筒磁性開關，罐籠定位開關,磁感應開關，通用型磁開關，防爆型磁開關，永磁感應器，非機械接觸性開關，位置傳感器，不銹鋼開關，礦山磁開關，提升機電控磁開關，非接觸行程開關，提升機井筒用防爆磁開關，限位開關，磁傳感防爆磁開關，礦用澆封型磁感應開關，磁傳感器；

提升機井筒磁性開關、礦用澆封型磁感應開關TCK-IP工作原理

TCK-IP

TCK-IP圖

TCK－1T防爆型磁性開關，用于多繩和單繩提升機作磁性井筒開關，也適用于機械設備作磁性接近開關。

TCK系列磁性開關是非機械接觸磁性接近開關。它由磁傳感器和電子電路及輸出開關組成。當磁性檢測體永磁鐵進入TCK開關磁傳感器的感應區域，靠磁場作用，TCK開關動作，輸出開關信號。輸出信號反映檢測體的位置、運動方向，作控制系統的行程控制信號。

它使用了的弱磁傳感器和微電子器件，具有高的磁靈敏度、高的分辨率和寬的反應頻率。電路設計采用了高抗干擾技術。輸出有交流固體開關（AC SSR）和電磁繼電器（EMR）觸點兩種方式。輸出開關容量大。系統設計采用了高可靠技術。每種功能都有設置了兩套電路，并聯連接。只要不是相同功能的兩電路同時失效，開關可心正常工作。產品有通用型和防爆型兩類，適用于各種礦井。

TCK磁性開關由于綜合采用了一系列技術，所以取得了較高的技術指標和性能，能在礦井井筒中不用維修、可靠地工作。TCK磁性開關是保護提升機運行的一種新型井筒開關。

有兩種使用方法：

山西煤礦設備專用TCK-1P礦用交鋒型電控磁性開關

鋼絲繩磁場源使用方法

這種用法配套使用鋼絲繩充磁機和消磁機。先選擇提升機鋼絲繩擺動較小的地方，如滾筒、導向輪或天輪下方，把磁性開關安裝在鋼絲繩旁邊，使開關端面?zhèn)鞲衅鲗?duì)著鋼絲繩，開關端面距繩小于50mm。然后用鋼絲繩充磁機在鋼絲繩相應位置上定點充磁。在提升過程中，鋼絲繩磁化段運行到達磁性開關位置時，開關動作，發出減速等位置信號。其應用原理類似磁帶錄放機，把位置信號錄在鋼絲繩上，運行中磁性開關檢測錄磁點，發出位置信號。

永磁鐵磁場源使用方法

 這種用法是:把專用永磁鐵固定在提升容器側壁上,磁性開關安裝在井筒罐道梁、井口或井架定點位置上，使開關端面?zhèn)鞲衅鲗?duì)著磁鐵上下運行軌道空間。提升過程中，容器上的磁鐵運行到達磁性開關位置時，開關動作，發出減速、停車等位置信號。

本公司生產的TCK系列磁開關主要應用在礦井井筒中，作為罐籠到位信號和提升高度精度指示。應用廣泛，和相應的磁鐵配合使用分別可以在250mm，360mm，500mm處感應到檢測物體

TCK系列磁性開關有通用型和防爆特殊型兩類（通用型為鋁外殼，防爆型為銅外殼、不銹鋼外殼）、四種型號產品：

TCK-1型磁性開關，又稱單點磁性開關。山東卓信電氣有限公司銷售區域：河北省、山西省、遼寧省、吉林省、 黑龍江省、江蘇省、浙江省、安徽省、福建省、江西省、山東省、河南省、湖北省、湖南省、廣東省、海南省、四川省、貴州省、云南省、 陜西省、甘肅省、青海省、自治區、、 廣西、 西藏、 寧夏、 新疆、 直轄市：北京市 天津市 上海市 重慶市
