工作原理

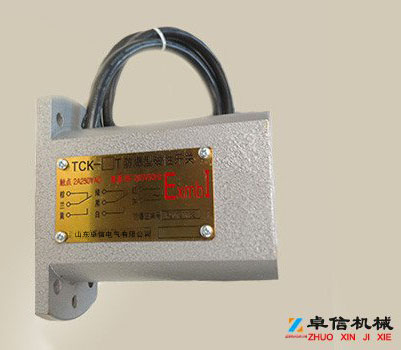

TCK-1P磁性開關，TCK-2P磁性開關，TCK-3P磁性開關，TCK-4P礦用磁性開關

礦井提升機專用磁性開關，是提升容器的位置感應元件。

TCK系列磁性開關使用說明書

一 原理

TCK系列磁性開關是非機械接觸磁性接近開關。它由磁傳感器和電子電路及輸出開關組成。當磁性檢測體永磁鐵進入TCK開關磁傳感器的感應區域，靠磁場作用，TCK開關動作，輸出開關信號。輸出信號反映檢測體的位置、運動方向，作控制系統的行程控制信號。

TCK系列磁性開關有通用型和防爆特殊型兩類、四種型號產品：

TCK-1型磁性開關；

TCK-2型磁性開關；

TCK-3型和TCK-4型保持式磁性開關。

TCK-1型磁性開關，當外界S極磁場作用于磁傳感器時，開關動作，轉換2秒。靜止作用時，處于轉換狀態，失去磁場作用，自動復位。類似一般機械式瞬時動作型按鈕開關，按壓轉換，釋放則自動復位。

TCK-2型磁性開關，能識別磁場運動方向。磁傳感器檢測到外界作用磁場N-S極方向磁場過零時，開關動作，轉換2秒。靜止該過零點時，處于轉換狀態，失去外界磁場作用，自動復位。S-N極方向磁場過零不轉換。

TCK-3型和TCK-4型保持式磁性開關，其作用磁場形式不同。

TCK-3型保持式磁性開關有兩個狀態，能保持。當外界S極磁場自下而上作用于磁傳感器時，開關轉換動觸點與上端接通，指示紅燈亮，此狀態被保持。即使失去外界磁場作用、開關上電、失電，仍保持此狀態。當外界有S極磁場自上而下作用于磁傳感器時，轉換動觸點與下端接通，指示綠燈亮，并一直保持這種狀態，直至下次自下而上動作。S極磁場上下作用3型磁開關，磁開關轉換動作并能保持各個狀態，類似用力上下?lián)軇訖C械式鈕子開關一樣。

TCK-4型保持式磁性開關，磁傳感器檢測到外界作用磁場N-S極方向磁場過零時，開關轉換動觸點與上端接通，指示紅燈亮，此狀態被保持。當外界作用磁場S-N極方向磁場過零時，開關轉換動觸點與下端接通，指示綠燈亮，并一直保持這種狀態。TCK-4型磁性開關具有準確的窄窗孔磁場過零轉換特性，定位精度高。

TCK磁性開關原理框圖如圖1。它們使用了靈敏可靠的磁傳感器和微電子器件，具有高的磁靈敏度、高的分辨率和寬的反應頻率。電路設計采用了冗余結構和高抗干擾技術，采用了開關電源，電源電壓為50～60Hz  85～265VAC。全部電路由環氧樹脂固化在鑄鋁或鑄銅開關殼內，全密封、防水、抗砸。TCK磁性開關由于綜合采用了一系列設計技術和工藝技術，所以取得了較高的技術指標和性能，適用于各種礦井。能在礦井井筒中不用維修，在礦井單繩和多繩提升機上使用TCK磁性開關有兩種方法：永磁鐵磁場源法和鋼絲繩磁場源法。這兩種用法都是直接檢測提升容器實際所處位置。可以同時使用這兩種方法，配合電氣控制設備，保障提升機準確運行。本說明主要介紹這兩種使用方法。

二 產品型號規格和結構

               TCK系列磁性開關產品型號規格         表1

名  稱

型  號

電源電壓

輸出方式

通用性磁性開關

       TCK-1P

TCK-2P

85V～265V

兩組轉換電磁繼電器觸點

通用性保持式 磁性開關

TCK-3P

TCK-4P

防爆特殊型   磁性開關

       TCK-1T

TCK-2T

85V～153V

兩組轉換電磁繼電器觸點
