膠帶機防爆非接觸式失速開關XBW-220V、膠帶速度檢測器SYLHD-III-AC220V3A1ms廠家
由于產品型號眾多，我司各種電氣規格型號齊全，有任何需求可以與我公司銷售人員聯系，生產各種規格型號的跑偏開關、拉繩開關、傾斜開關、打滑開關、失速開關、溜槽堵塞開關、聲光報警器、限位開關、磁性開關、撕裂開關、料流開關等產品，產品適用范圍廣，用途多，產品銷售國內外100多個國家和地區，銷售電話：15163766288（微信同號）
膠帶機防爆非接觸式失速開關XBW-220V詳細介紹

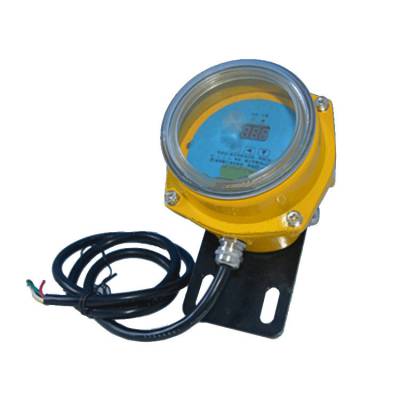

卓信膠帶機防爆非接觸式失速開關XBW-220V
產品說明：
非接觸失速開是一種經濟，可靠性強，對軸轉速及其它旋轉裝置簡單通用的監測裝置。當監測到當前轉速信號地獄或高于正常轉速范圍開關輸出一組開關信號，以供報警或停機。無運動部件，無磨損，安全壽命長，一體化結構，集中的控制裝置，設定或故障檢修簡單。外殼采用防水防塵設計兩摞固定殼體，可直接安裝在惡劣環境中使用。
卓信膠帶機防爆非接觸式失速開關XBW-220V
工作原理：
1.比較所采集的脈動型號值是否小雨設置值，開關正常工作必須在被檢測的轉動輪上提供一個采集脈沖信號的感應點。
卓信膠帶機防爆非接觸式失速開關XBW-220V
技術參數：
1.工作電源電壓：AC 220V
2.檢測范圍：0.5m/s-9.99m/s
3.脈沖6-120HZ轉速：0-3000rpm
4.開機延時：7秒
5.開關數量：1組常開1組常閉II型為2組常開2組常閉。
6.觸點容量：AC220V 50Hz
7.探測指示器：當速度范圍在設定范圍內時，繼電器輸出。LED發亮有助于檢測傳感器或檢查接線故障。
卓信膠帶機防爆非接觸式失速開關XBW-220V
安裝使用：
感應面與開關面激勵4mm為佳。感應點可以是從動輪處凸出部分，也可以采用凹面作為感應面，如果從動輪側面無凹凸免，可以從動輪內側骨架上焊接一厚度為7mm鐵片作感應面，感應面面積必須大于開關感應面（出廠時已配感應面）
卓信膠帶機防爆非接觸式失速開關XBW-220V
調試設定：
用戶在使用本產品時需要先設定速度jianceqi的baojingdian，速度jianceqi在出廠時，按用戶所提供的膠帶機運行速度的百分之80設置，如果用戶有特殊要求請?jiān)谟嗀洉r(shí)聲明。
如用戶沒有提供膠帶機額定帶速時，本產品出廠默認設置是當帶速降到“0.5米/秒”時繼電器動作。用戶可以按電路板上三組撥碼開關來自行設置，設定范圍數字0.06 — 9.99米/秒; (注：所設置的是速度jianceqi的baojingdian)左面一組為個位數，中間一組為十分位，右面一組為百分位。例如：膠帶機額定帶速是1米/秒即打滑率為百分之八十時。設置成080分別是左面一組撥碼開關設置“0”; 中間一組撥碼開關設置“8”右面一組撥碼開關設置“0”。注：撥碼開關應用二進制編碼。在設置中*大值為“9” 可參照下表設置。
卓信膠帶機防爆非接觸式失速開關XBW-220V
卓信膠帶機防爆非接觸式失速開關XBW-220V
工作原理：
盤隨膠帶運行而旋轉時，傳感器的磁感應信號輸入到控制電路中去，經放大、整形后進行計數。其計數值與預置數比較，判斷膠帶機的帶速，即:正常速度、打滑或超速等。同時，執行電路輸出相應的開關信號。
當觸輪隨膠帶機運行而旋轉時帶動機內的脈沖盤，在脈沖盤旋轉時引起的磁感應信號的變化輸入到速度傳感器的控制電路中，經電路放大、比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既:在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。本開關可調整速度值
卓信膠帶機防爆非接觸式失速開關XBW-220V
優點為：
1、非接觸接近探測器、使用壽命長、維護成本低；
2、兩螺栓固定、確保安裝簡單；
3、一體化結構、集中控制裝置、設定或故障檢修簡單；
4、無運動部件、無磨損、安全壽命長
卓信膠帶機防爆非接觸式失速開關XBW-220V
產品范圍：
本機用于帶式輸送機運行中膠帶與主動滾桶出現打滑（失速）故障?？煞乐褂捎诖蚧斐傻膰?yán)重事故的發生。本機還可以用于多條帶式輸送機的連鎖啟動和停機，低速抱閘或炒熟保護等，使現場操作簡單化。在鋼鐵、電力、煤礦及港口等有帶式輸送機的行業獲得了廣泛的應用。
卓信膠帶機防爆非接觸式失速開關XBW-220V
注意事項
1. 用戶如需自行調整開關動作轉速，則必須具備調速裝置以及精度較高的轉速表配合進行。當打開后蓋后要仔細均衡地調節螺母的松緊，以使兩個速度控制彈簧受力均等。
2. 本開關適用于同極使用的控制電路。
3. 接線時請注意認定常開和常閉觸頭。
本產品應每年做定期維護和檢測確保其精度。
 |
