FTS-V06C-180S常開傾斜開關詳細介紹





FTS-V06C-180S



FTS-V45C-180S標準常閉型 （角度45度±10度）

FTS-V18C-180S標準常閉型 （角度18度±10度）

FTS-V25C-180S標準常閉型 （角度25度±10度）

FTS-V15C-180S高精度常閉型（角度15度±3度）

FTS-V06C-180S高精度常閉型（角度6度±2度）



山東卓信電氣有限公司











FTS-V06C-180S傾斜開關、堵煤開關、水銀開關

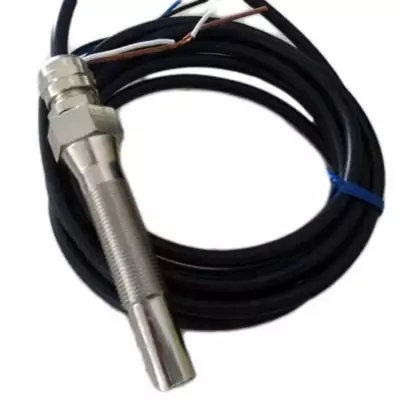

FTS-V06C-180S傾斜開關不銹鋼外殼采用技術生產是一種結構簡單、使用方便、安全可靠的料流、料位檢測器。其體積小、安裝容易，堅固且抗腐蝕。用途：溜槽或轉接處堵塞探測器；輸送機皮帶跑偏探測器；翻車機卸料探頭；用于皮帶和振動給料機缺料或無料探測。采用歐洲角度開關。







FTS-V06C-180S傾斜開關工作原理

垂直懸掛的傾斜開關在受到外力作用且偏離垂直位置6度以上時，開關內部的觸點動作，常閉觸點斷開（或常開觸點閉合）。當外力撤消后，傾斜開關回復到垂直狀態，觸點復又閉合（或斷開）。利用傾斜開關內觸點開合的變化來判斷設備的工作情況，以便及時采取措施，保護設備。







FTS-V06C-180S傾斜開關技術參數



1、額定觸點：0.2 at 60VAC

2、額定溫度：-37～100℃（可訂制200℃）

3、垂直安裝：360度方向動作。

4、外殼材質：不銹鋼304

5、電纜長度：3000mm（可以訂制）

6、探頭長度：180 mm

7、探頭總長：210 mm

8、尾部連接螺紋：M20ⅹ1.5ⅹ50



FTS-V06C-180S傾斜開關、堵煤開關、水銀開關

輕型



1、額定觸點：24V/220VAC/2A



2、額定溫度：-20～100℃（可訂制200℃）



3、外殼材質：工程塑料



4、電纜長度：6000mm（能夠訂制）



5、探頭長度：195mm



6、探頭總長：230mm



7、尾部連接螺紋：M20×1.5×50



8、產品重量：0.7kg



FTS-V06C-180S傾斜開關、堵煤開關、水銀開關

安裝使用與接線



本檢測器應安裝于膠帶機溜槽出口附近，由于它適用于單向運行，因此安裝時，觸板擺向應與膠帶運行方向一致。然后右、左橫梁固定在右左端蓋上，再將左右支臂固定在左右橫梁上。并且滿足下列要求：





1）、使支臂與擺臂互相平衡，并使擺臂與限位板接觸擺角為零度。



2）、使檢測器位于膠帶寬度的中心位置，且使擺臂垂直于膠帶平面，將支架焊在膠帶機架上。



FTS-V06C-180S傾斜開關、堵煤開關、水銀開關

特點：

1)標準重載探頭為鑄鐵，表面鍍鉻（比鋼管堅固）；

2)水銀的含量約為0.7克；

3)報警觸點可設定常開或常閉；

4)可配有套管保護探頭，減小探頭擺動幅度；

5)標準重載探頭底部配有內螺紋，用于連接附件。

6.技術，運行更可靠；

7.的密封設計,可防止粉塵沿軸滲入( 設計)；

8.扭力穩定可靠,且扭力大小可調；

9.葉片承受過重負載,離合器自動打滑,保護電機不受損壞；

10.不必從桶槽上整體拆除,即可輕易地檢查維修內部零部件；

11.接線盒設計,密封性好,戶外安裝使用可靠；

12.輕巧,安裝簡便；

13.適用行業廣泛,如鋼鐵、水泥、電力、飼料、化學塑膠、化學肥料等。





FTS-V06C-180S傾斜開關、堵煤開關、水銀開關

工作原理：

垂直懸掛的傾斜開關在受到物料的作用力后偏離垂直方向超過15°時，傾斜開關內的耐高溫傾角開關動作，無論向哪個方向傾斜，常閉的觸點會斷開。當傾斜開關脫離物料時，傾斜開關回到垂直位置后，耐高溫傾角開關接通。特有的耐高溫傾角傳感器可以適用于高達240℃的物料，完成對高溫物料料位的測量。



FTS-V06C-180S傾斜開關、堵煤開關、水銀開關

范圍：

傾斜開關廣泛應用于冶金、煤炭、礦山、電力，水泥、糧食、礦山等行業皮帶輸送機。安全檢測皮帶輸送機的運行情況，可以避免重大人力財力損失。
