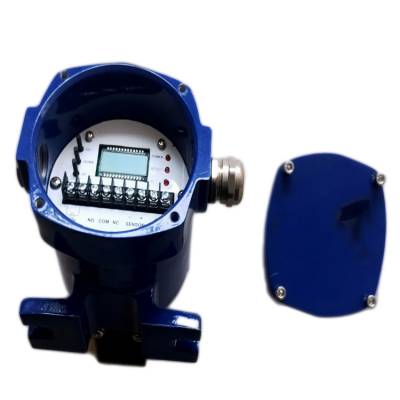

RD-II-8-E旋轉探測儀技術原理、RD-IIIA2成套技術設備速度檢測裝置廠家

卓信電氣儀器儀表 2020年12月19日銷售電話：15163766288

由于產品型號眾多，我司各種電氣規格型號齊全，有任何需求可以與我公司銷售人員聯系，生產各種規格型號的跑偏開關、拉繩開關、傾斜開關、打滑開關、失速開關、溜槽堵塞開關、聲光報警器、限位開關、磁性開關、撕裂開關、料流開關等產品，產品適用范圍廣，用途多，產品銷售國內外100多個國家和地區，銷售電話：15163766288（微信同號）

RD-II-8-E旋轉探測儀技術原理、RD-IIIA2成套技術設備速度檢測裝置廠家

RD-II-8-E旋轉探測儀技術原理詳細介紹

工作原理：RD-II-8-E旋轉探測儀、低速開關安裝在被傳動軸旁,被傳動軸裝有檢測片（參見安裝示意圖）。當電動機運轉時,通過傳動裝置驅使被傳動軸轉動,被傳動軸上的檢測片也隨之轉動。

RD-II-8-E旋轉探測儀技術原理

簡介

速度開關的原理是讓由待監控部件產生的脈沖頻率與傳感器中的預置頻率進行比較，當被測物體的頻率小于速度開關設定頻率時開關為打開狀態；當被測物體的振動頻率大于速度開關設定頻率時開關為閉合狀態。

速度傳感器本產品主要用于皮帶輸送機、提升機、螺旋輸送機、研磨機、、泵、離心干火機、攪拌機和除塵器等轉動設備，對皮帶打滑、皮帶斷裂、卡轉、慢轉、動軸剪切和過載、傳動鏈（帶）脫落等機械故障能及時處理，起到保護設備減少損失。

RD-II-8-E旋轉探測儀技術原理

基礎技術性能

1、額定檢測距離：2mm

2、檢測頻響：1Hz~10KHz

3、測速范圍：10～10000rpm（與合適的齒輪配套）

4、有工作電壓極性保護和輸出短路保護

5、工作溫度-20~75℃

電氣性能

1、工作電壓：12~30VDC

2、靜態功耗電流：≤30mA

3、輸出電流：50mA

4、輸出低電平電壓：≤0.5VDC

5、上升沿時間：≤2us

6、下降沿時間：≤2us

7、輸出方式：NPN集電極開路輸出（OC），方波、占空比50±20%

RD-II-8-E旋轉探測儀技術原理

特點

非接觸,無運動部件、無磨損、安全壽命長、維護費用低、適用于環境惡劣的現場

一體化結構,免設置、調試,安裝簡單

體積小、重量輕、壽命長

具有負載短路保護功能——誤將旋轉探測儀直接接電源不會損壞旋轉探測儀。(不能超過1分鐘)

輸出信號既可與現場設備聯鎖使用,也可送達DCS控制系統

配有狀態指示燈。設備正常運行時,指示燈“閃爍”;停機時,指示燈“常亮”

跳脫時間可調3-17S

RD-II-8-E旋轉探測儀結合了西門子傳感器的技術和國內速度傳感器的實際應用開發而成(又名速度傳感器、低速開關、速度開關、打滑開關)。本產品主要用于皮帶輸送機、提升機、螺旋輸送機、給料機、卸料閥、研磨機、破碎機、泵、離心干火機、攪拌機和除塵器等轉動設備,對皮帶打滑、皮帶斷裂、卡轉、慢轉、轉動軸剪切和過載、傳動鏈(帶)脫落等機械故障能及時處理,起到保護設備減少損失的作用。

RD-II-8-E旋轉探測儀技術原理

安裝及接線

1、本裝置安裝時，使其軸線處于水平位置。

2、將安裝支架連接在膠帶機中間架上，然后用螺栓將本裝置固定在支架的安裝板上即可。

3、本裝置帶有1.5米左右的四芯橡套電纜，用戶根據標號接線即可。1、3為常開接點，1、2為常閉接點。

當膠帶機啟動后運行到正常速度時，接點轉換，接點1、3由閉合轉為常開，接點1、2由斷開轉為常閉，此時為正常運行狀態。如果膠帶發生打滑，帶速降至正常速度的百分之70左右時，接點再次轉換，接點1、3閉合，1、2斷開，此時為打滑狀態。

RD-II-8-E旋轉探測儀技術原理

結構特點：

1.本機由控制箱和傳感頭組成,。傳感頭分為兩種形式：

a） Ⅰ型為感應式傳感頭，采用非接觸式檢測方式，可監測改向滾筒轉速；

b） Ⅱ型為光電式傳感頭，安裝在下行膠帶上面，監測膠帶運行速度。

2.控制箱采用內外箱結構，提高了防護性能

3.Ⅱ型傳感頭殼體采用鋁合金鑄造，密封性能好，可在浸水狀態下工作（試驗48h）

4.殼體表面采用靜電噴塑涂覆工藝，涂層均勻，附著力強，耐老化

RD-II-8-E旋轉探測儀技術原理

注意事項：

1、傳感器輸出線中的金屬屏蔽層應接大地零線。

2、不允許在溫度為25℃以上強磁場環境中使用及放置。

3、安裝及運輸過程中應避免強烈撞擊。

4、在被測軸跳動較大時，應注意適當放大間隙，避免損壞。

5、本傳感器為了考慮在惡劣環境中使用，故裝配調試完畢后即行密封，故無法修理。

6、本傳感器包用期為12個月。

RD-II-8-E旋轉探測儀技術原理

使用說明

1、傳感器安裝時用傳感器自帶的螺母固定在安裝孔上，固定裝置建議，采用非導磁材料（銅、不銹鋼等）傳感器應正對齒面安裝，齒面和傳感器前端面的間距不應大于額定檢測距離。

2、檢測齒輪可以是機器中已有的工作齒輪或是一個專用齒輪，但應符合項三的規定，應盡可能用較小的檢測距離，齒輪也應盡可能采用高導磁材料較大的模數。

3、實際的測速范圍根據齒輪的齒數N而不同，可由下式計算：測速范圍下限：Vmin= （rpm）；測速范圍上限：Vmax= （rpm）

4、傳感器外殼與屏蔽線屏蔽層相連，用戶應在接收端將屏蔽層接系統地

5、為增強信號抗干擾能力，傳感器可采用電流輸出，并在接收端用光電耦合器進行隔離。

RD-II-8-E旋轉探測儀技術原理

用途：

速度監控儀可用于輸送皮帶運行速度的監測，當被監測的運輸皮帶的運行速度低于（高于）預先設定值時，它能發出報警或停機信號，可有效地避免事故的發生?？蓱?yīng)用于冶金、煤炭、礦山、水泥、電力、糧食等行業的皮帶運輸機中，是物料輸送系統中實現自動控制所不可缺少的監控裝置。

RD-II-8-E旋轉探測儀技術原理

總結：

特點是分辨率高，頻響寬，抗干擾強，可靠性高。輸出為幅度穩定的方波信號，能實現遠距離傳輸。主要應用于將機械運動中的轉動的物理量轉化成方波脈沖號。多用于測量速度、周期和位移。廣泛應用于電子調速皮帶稱、機械、化工、交通、自控、汽車、出租車記價器、摩托車發動機轉速等各個領域。

RD-II-8-E旋轉探測儀將接收不到檢測片的均勻間隔脈沖信號。在工藝指定時間內(3~17秒)未接收到轉動信號,旋轉探測儀將由閉合狀態轉為斷開,中間繼電器也斷開,交流接觸器斷開,在3~17秒內及時停機,可靠的保護設備(此產品接收檢測片轉動信號與電機大小無關)。

RD-II-8-E旋轉探測儀技術原理

注意事項

1、如安裝在金屬底座上,為防止磁性材料強干擾造成設備無法啟動,請?zhí)貏e注意H1的距離。

2、安裝距離好在4mm左右,防止外部原因造成H2變動。

3、配備的中間繼電器和RD-II型旋轉探測儀串接。中間繼電器二副常開觸點并聯,增大電流容量。

4、副轉動軸較慢時可把跳脫時間調長即可。

5、嚴禁未接繼電器直接串接220V電源,如因直接串接220V電源造成本產品損壞屬“人為損壞”,不在免費保修范圍內。

6、露天安裝RD-II型產品盡可能安裝防雨罩,可延長本產品使用壽命。

7、請務必使用本公司提供的繼電器,如擅自改變繼電器型號,因此造成的后果自負。
