RD-IIIA2成套技術設備速度檢測裝置詳細介紹

產品概述：

速度監控儀DH-SA，又叫速度傳感器、速度檢測儀、速度檢測器，可用于帶式輸送機運行速度的實時檢測，也可對旋轉設備軸轉速進行檢測；應用了微電腦控制技術使檢測度提高；采用觸摸鍵盤使系統設置方便靈活，獨特的電路設計確保工作更穩定，大大提高現場控制系統的自動化程度。

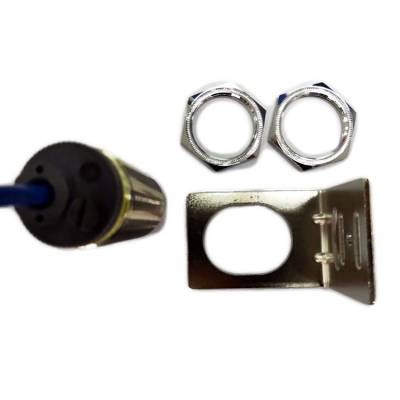

RD-IIIA2成套技術設備速度檢測裝置

工作原理：

盤隨膠帶運行而旋轉時，傳感器的磁感應信號輸入到控制電路中去，經放大后進行計數。其計數值與預置數比較，判斷膠帶機的帶速，即：正常速度、打滑等。同時，執行電路輸出相應的開關信號。

RD-IIIA2成套技術設備速度檢測裝置

當觸輪隨膠帶機運行而旋轉時帶動機內的脈沖盤，在脈沖盤旋轉時引起的磁感應信號的變化輸入到速度傳感器的控制電路中，經電路放大、比較后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。本開關可調整速度值

本機用于帶式輸送機運行中膠帶與主動滾桶出現打滑（失速）故障。可防止由于打滑所造成的嚴重事故的發生。本機還可以用于多條帶式輸送機的連鎖啟動和停機，低速抱閘或炒熟保護等，使現場操作簡單化并提高了。在鋼鐵、電力、煤礦及港口等有帶式輸送機的行業獲得了廣泛的應用。

RD-IIIA2成套技術設備速度檢測裝置

使用環境：

相對濕度：百分之90（25℃時）。

工作溫度：－30～+40℃；

相對濕度：≤百分之95（25℃時）

傳感器作用距離：≤7mm。

1、檢測模式：非接觸式；

2、適應檢測帶速：0∽9.99米/秒；

3、可檢測速度打滑率：0∽百分之100；

4、速度測量誤差：<0.1米/秒；

5、繼電器運行壽命：10萬次；

6、觸點容量：AC220V 3A；

拉繩開關XDPLX-I DC/AC24V-380V 5A

安裝及接線

1、本裝置安裝時，使其軸線處于水平位置。

2、將安裝支架連接在膠帶機中間架上，然后用螺栓將本裝置固定在支架的安裝板上即可。

3、 本裝置帶有1.5米左右的四芯橡套電纜，用戶根據標號接線即可。1、3為常開接點，1、2為常閉接點。

當膠帶機啟動后運行到正常速度時，接點轉換，接點1、3由閉合轉為常開，接點1、2由斷開轉為常閉，此時為正常運行狀態。如果膠帶發生打滑，帶速降至正常速度的百分之70左右時，接點再次轉換，接點1、3閉合，1、2斷開，此時為打滑狀態。

RD-IIIA2成套技術設備速度檢測裝置

注意事項

1、如安裝在金屬底座上，為防止磁性材料強干擾造成設備無法啟動，請?zhí)貏e注意H1的距離。

2、安裝距離好在4mm左右，防止外部原因造成H2變動。

3、配備的中間繼電器和速度開關串接。中間繼電器二副常開觸點并聯，增大電流容量。

4、副轉動軸較慢時可把跳脫時間調長即可。

5、嚴禁未接繼電器直接串接220V電源，如因直接串接220V電源造成本產品損壞屬“人為損壞”，不在免費保修范圍內。

6、露天安裝產品盡可能安裝防雨罩，可延長本產品使用壽命。

7、請務必使用本公司提供的繼電器，如擅自改變繼電器型號，因此造成的后果自負。

RD-IIIA2成套技術設備速度檢測裝置

結構特點：

1、速度監控儀采用防水設計，鑄鐵式觸輪壽命更長；

2、控制箱采用高亮度LED數碼管顯示，獨特的速度狀態顯示功能；

3、可設置5個速度狀態，獨立控制5組開關信號；

4、5個速度狀態分別用不同的字符顯示方式，更直觀； 速度范圍可任意設置，

5、采用觸摸按鍵進行參數設置，靈活方便；

6、采用寬電壓設計更適合復雜環境需求。

RD-IIIA2成套技術設備速度檢測裝置

工作原理

速度傳感器安裝在被傳動軸旁，被傳動軸裝有檢測片。當電動機運轉時，通過傳動裝置驅使被傳動軸轉動，被傳動軸上的檢測片也隨之轉動。速度開關接收到檢測片的均勻間隔脈沖信號，此時速度開關為閉合狀態，通過串接中間繼電器的自保觸頭使交流接觸器吸合(參見電氣接線圖)交流接觸器主觸頭閉合使電機轉動。當設備發生卡轉，堵轉、皮帶打滑、傳動帶脫落故障時，被傳動軸將慢轉或停轉，此時檢測片也隨之慢轉或停轉，交直通用型速度開關將接收不到檢測片的均勻間隔脈沖信號。在工藝指定時間內(0.5~8秒)未接收到轉動信號，速度開關將由閉合狀態轉為斷開，中間繼電器也斷開，交流接觸器斷開，在0.5~8秒內及時停機，可靠的保護設備(此產品接收檢測片轉動信號與電機大小無關)。

速度傳感器不同于接近開關主要區別在于內部裝有延時電路，他可根據被動軸不同的轉速調整內部延時來達到保護設備的卡轉、堵轉、超載慢轉、打滑、轉動鏈（帶）脫落，轉動軸斷裂等故障的目的。速度開關安裝在被動軸上，它是通過裝在被傳動軸上的檢測片，利用電磁感應的原理給速度開關均勻的脈沖信號，設備被動軸轉動一圈要給速度開關兩個脈沖信號，速度開關在單位時間里接收不到檢測片發出的脈沖信號，速度開關則判定設備已出現卡轉、堵轉、超載慢轉、打滑、轉動鏈（帶）脫落，轉動軸斷裂等故障，此時速度開關由閉合狀態變?yōu)閿嚅_狀態，而串接的中間繼電器線圈也同時失電，繼電器的觸點出由常閉變?yōu)槌ｉ_，從而發出baojing信號或與電機聯鎖直接停機，達到保護設備的目的。

RD-IIIA2成套技術設備速度檢測裝置

總結：

 產品詳情 公司產品品種繁多，門類齊全，具有電壓范圍寬，重復定位精度高，頻率響應快，抗干擾及防水性能好，耐高溫，以及安裝調試方便，使用壽命長等特點。我們的產品原材料采用歐洲集成芯片，多條生產線也自主流設備廠商，生產線具有的生產技術和完善的檢測手段，嚴格參照國際標準在中國研發和生產。 產品已被廣泛應用于紡織，汽車，電力，電子，冶金，機械，食品飲料，鋼鐵，熱電，造紙，印刷，橡塑，物流，郵電，航空，交通，刺繡機，包裝等工業自動化領域。 如果您還沒有找到想要的，口碑好的安全接近開關，劃算的速度傳感器，供銷速度傳感器相關信息
