YWLJ-2卓信下料流檢測器詳細介紹

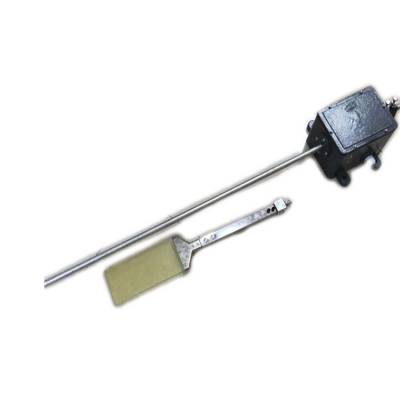

YWLJ-2卓信下料流檢測器
一、簡介：
本機用于膠帶運輸機輸送物料的檢測、可發出有載運行信號。如有灑水裝置連接，可實現對物料的自動灑水功能。本裝置也可適用于對向運行的膠帶機。
采用負荷式檢測，當膠帶上有物料時由于物料重量的作用使皮帶有相應的下沉量，當皮帶下沉?xí)r把jianceqi頂部的托輥壓下，帶動內部感應部件移動使接近開關工作，給出一開關量，實現其檢測，jianceqi安裝在上行膠帶下面，選擇膠帶有物料時下沉量比較大的地方，*好在兩個托輥之間，不要安裝在料口附近，在沒有物料時使觸輪與膠帶剛好接觸。
YWLJ-2卓信下料流檢測器
技術參數
環境溫度:-40℃～80℃
環境濕度:不大于 百分之95(25℃時)
動作角度:15°±2°
極限角度:75°±5o
觸板調整范圍:200mm
觸點數量:每一方向一組轉換觸點
觸點容量:感性負載250VAC 3A 30VDC 5安
可靠性:10000小時
重量:開關本體 8.0 kg 安裝支架 24.0 kg
YWLJ-2卓信下料流檢測器
三、結構特點
對于膠帶較寬、帶速較高時采用門式支架安裝；
如膠帶較窄、帶速較低時可采用單臂式支架；
采用鏈球與物料接觸，減少了物料對檢測器的直接沖擊，延長了使用壽命；
若選用單臂式支架，橫梁在**指向處斷開，橫梁與支臂交接處加一斜拉角鋼。
YWLJ-2卓信下料流檢測器
四、安裝調整
jianceqi安裝在溜槽出口附近，距導料槽出口2～3米左右，將組裝好的觸板、聯接板、開關用螺栓固定在橫管的座體上，將左右豎管與橫管用螺栓固定在一起，使豎管與擺桿平行。
橫管位置調整:保證jianceqi位于膠帶zhongxin，使jianceqi擺桿垂直于膠帶平面，然后緊固上鎖緊器螺釘。
YWLJ-2卓信下料流檢測器
高度調整:
將下鎖緊器hanjie在膠帶機的中間架上，將豎管插入下鎖緊器，根據膠帶機輸送物料的高度情況，調整觸板距膠帶面之間的距離（推薦距離50～100mm）。
YWLJ-2卓信下料流檢測器
五、工作原理
LL-Ⅰ型料流檢測裝置采用下垂鏈球與物料接觸的檢測方式。當膠帶運送物料時，物料推動球并帶擺臂向一側偏移，若偏移角度大于20°時，內部開關啟動，輸出一組開關信號。
LL-Ⅱ型采用有負載式檢測。運行中的膠帶加載后，膠帶下沉，安裝在膠帶下面的檢測觸輪受壓并通過杠桿轉動使機內行程開關動作，輸出開關信號，實現了檢測功能。
介紹
料流檢測裝置用于膠帶運輸機輸送物料的檢測，可發出有載運行信號。如有灑水裝置連接，可實現對物料的自動灑水功能。本裝置也可適用于對向運行的膠帶機。
煤流檢ce器采用下垂鏈球與物料接觸的接觸檢測方式，當膠帶運送物料時，物料推動鏈球并帶擺臂向一側偏移，若偏移角度大于動作角度時內部開關動作，輸出一組開關信號。
用途:用于膠帶運輸機的物料檢測，可控制灑水、防塵、順序啟動控制、超載報警等。適用于煤礦、電力、鋼鐵，水泥，港口行業輸送散料用的帶式輸送機。
YWLJ-2卓信下料流檢測器
總結：
采用負荷式檢測，當膠帶上有物料時由于物料重量的作用使皮帶有相應的下沉量，當皮帶下沉?xí)r把jianceqi頂部的托輥壓下，帶動內部感應部件移動使接近開關工作，給出一開關量，實現其檢測，jianceqi安裝在上行膠帶下面，選擇膠帶有物料時下沉量比較大的地方，*好在兩個托輥之間，不要安裝在料口附近，在沒有物料時使觸輪與膠帶剛好接觸。
YWLJ-2卓信下料流檢測器
