KJS-20Y-80D傾斜開關常閉觸點詳細介紹

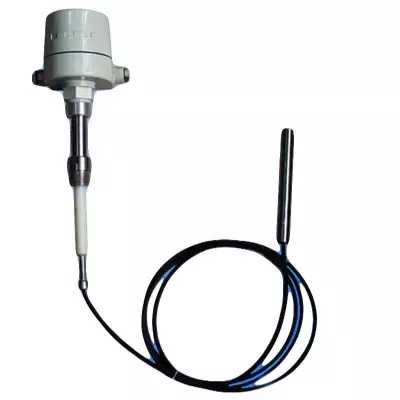

KJS-20Y-80D傾斜開關常閉觸點

傾斜開關使用說明書

KJS-20Y-80D傾斜開關常閉觸點、高料位探測棒，又叫傾斜開關、料位計、堵煤開關、煤流開關、滿量開關，主要用于檢測料倉高料位，以防止料倉物料溢出，達到控制料位和自動停機的目的，還可以用于堆取料機用于控制料場堆料位置。它用不銹鋼鏈條吊在料斗內，隨著貯存物的增加，當開關部分傾斜約20度時，內部萬向開關為off（關閉）狀態。隨后當定時器（0～10秒內可變）的設定時間超過時，繼電器組的輸出繼電器就動作。滿量開關采用了耐磨性很好的牢固開關，因此能夠用于檢測高密度的粉、粒、塊貯存物的上限料位。

KJS-20Y-80D傾斜開關常閉觸點

技術參數

觸點容量：AC220V／2A 　　

觸點數量：1常開或1常閉動作角度：萬向20°一35° 　　

結構形式：懸掛式控測器外殼：SUS304不銹鋼

：供電電源：AC 220V 　　

阻尼時間：3--4秒通訊接口：RS485地址編碼終端器(用戶選配)通訊距離：雙絞線1．2公里，光纜50公里

設備描述：YB／MW－D型料位計呈圓柱形結構，JYB／MW－D傾斜式料位計有控制箱(選配)和重錘式檢測器兩部分組成，重錘式檢測器不受方向限制，不銹鋼外殼，整體密封，防酸、防堿、抗沖擊；環氧樹脂灌封，結構呈圓柱型，使用時用戶可根據所確定的位置，將本裝置懸掛在料倉或料場的上方，初始位置垂直于水平面，當物料高度達到受控位置時，則擠壓料位計使之傾斜，當傾斜角度大于25°一30°時，傾斜開關動作，控制電路經過對信號3--4秒的確認后，輸出控制信號，控制料位高度。

水銀式傾斜料位開關KJS-20Y-80D即垂直懸掛的傾斜開關在受到外力作用且偏離垂直位置17度以上時，傾斜開關內部的金屬球觸點動作，常閉觸點斷開。當外力撤消后，傾斜開關回復到垂直狀態，金屬球觸點復又閉合。

JYB/MW-D傾斜開關結構特點：
1.報警輸出時間可調，控制裝置中具有0－10秒的可調延時線路，可避免傾斜開關因瞬時傾斜引起誤動作。

2.安裝簡便、堅固，抗腐蝕
3.正常/報警位置可設定，控制裝置中有一跳線，可將開關垂直或傾斜狀態定為正常狀態
4.所有均配有安裝附件 20-43傾斜開關控制器（）

5.20-38傾斜開關控制器（國產） 控制裝置為印刷電路板結構 控制裝置中有0～10秒的可調時間延遲，可避免傾斜開關因瞬間傾斜引起的誤動作。

6.控制裝置中通過跳線選擇豎直或傾斜作為正常狀態。
7.兩個常開常閉觸點用于外部報警或控制。
8.傾斜開關可單獨使用，也可配合控制裝置使用。

JYB/MW-D傾斜開關用途：

用于皮帶或振動給料機缺料或無料探測、翻車機卸料、輸送機皮帶跑偏探測、溜槽或轉接處堵塞探測，防止料倉物料溢出，達到控制料位和自動停機的目的，還可以用于堆取料機用于控制料場堆料位置

供應JYB/MW-D思達220V常閉傾斜開關，現貨

傾斜開關探頭選擇表

ETS-9標準，重型探頭
ETS-8-SS不銹鋼探頭
ETS-6輕型，塑料探頭
ETS-9-C輕型，耐高溫探頭

30-69傾斜開關 (電纜的英尺長度) 15, 25, 或 50 標準型

31-69傾斜開關 FM (與31-78控制器配合使用時，為一級和二級防爆)

30-62傾斜開關 高溫型，達到 240 攝氏度

30-60傾斜開關 低溫型 達到零下40攝氏度

30-61-25傾斜開關 塑料材質

30-63-25傾斜開關 疊式探頭 (超重載)

30-64-25傾斜開關 不銹鋼型stainless steel (304型不銹鋼). 220V

30-65-25傾斜開關 標準探頭設定為 AC電路 – 4 安，115V. 采用客戶的DCS/PLC 用于控制。

30-65傾斜開關 不銹鋼型30-65SS-25
