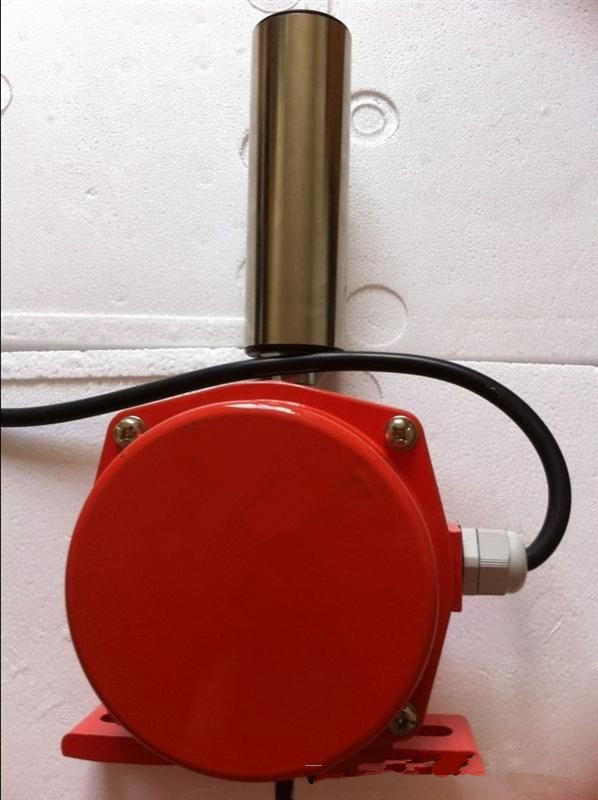

6線制HQP-02GKH-20-30-A兩級跑偏開關、6線制LEP220TNL跑
由于產品型號眾多，我司各種電氣規格型號齊全，有任何需求可以與我公司銷售人員聯系，生產各種規格型號的跑偏開關、拉繩開關、傾斜開關、打滑開關、失速開關、溜槽堵塞開關、聲光報警器、限位開關、磁性開關、撕裂開關、料流開關等產品，產品適用范圍廣，用途多，產品銷售國內外100多個國家和地區，銷售電話：15163766288（微信同號）
6線制HQP-02GKH-20-30-A兩級跑偏開關熱賣
工作原理及結構特征：
本系列跑偏開關具有兩級動作功能。動作用于，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。
當立輥偏轉角度超過12?時，開關動作，輸出（信號）。
當立輥偏轉角度超過30?時，二級開關動作，輸出（停機信號）。
開關信號用于，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。
二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。
當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。
為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。
HQP-02GKH-20-30-A技術參數：
1. 額定電壓：AC380V
2．額定電流：5安
3. 觸點數量:二組獨立的常開、常閉接點
4．外殼防護別：DT型塵密外殼，防護等IP67
5．周圍環境溫度：-25～80℃
6．開關能在頻率為10-60Hz，振幅為0.75mm(10g)的振動條件下工作
7．外形尺寸：殼體L×W×H（mm）190×135×100。
8．操作力：5～7㎏
9．通訊接口：RS485地址編碼 聯網通訊（對后綴BM的型號有效
HQP-02GKH-20-30-A使用環境條件：
a.環境溫度：-40℃~60℃
b.相對濕度不大于85
c.海撥高度不超過2000m
d.使用壽命：開關動作10萬次
e.絕緣電壓：AC1000試驗1分鐘
f.觸點容量：≤AC380 ≤3A
g.防護等級：IP65
HQP-02GKH-20-30-A安裝說明
1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。
2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm。
3、安裝距離：建議每50米安裝一對跑偏開關。
4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是一級報警信號，3、4為常閉接點是二級停機信號。
選型注意事項
1、盡量選擇二或多跑偏開關，可以檢測皮帶不同的跑偏程度，為控制系統提供更多的信息。
2、優先選擇開關本體帶動作記憶及動作狀態指示的產品。由于皮帶輸送機是動態運轉的，具備此功能，可以便于確定皮帶發生跑偏的具體位置、分析跑偏原因，也便于設備調試和維護。
3、有條件可以選擇非接觸式跑偏開關。非接觸式跑偏開關使光電接近開關滾輪檢測皮帶是否跑偏。其優點是壽命長、易于維護，缺點是昂貴。
工作原理
兩級跑偏開關安裝在皮帶輸送機兩側、距離皮帶機尾端部1~3m的地方。當皮帶跑偏時，皮帶邊緣壓向檔輪，迫使檔輪偏轉，使限位開關動作。為減少檔輪與皮帶的摩擦，檔輪的本體是由軸承制作的。
當發生輕微跑偏事故時（12°），兩級跑偏開關的 組觸點動作，發出事故預告信號。
當發生嚴重跑偏事故時（30°），兩級跑偏開關的第二組觸點動作，可使輸送機自動停車。
跑偏開關的分類：
跑偏開關有普通型的、接線腔型、地址編碼的。
a.普通型的就是以上所說兩級跑偏開關；
b.接線腔型跑偏開關是在普通型跑偏開關的基礎上自帶一個防水接線腔，現場控制電纜可直接接入接線腔，杜絕電纜接頭受潮、虛連造成的故障。
c.地址編碼型跑偏開關是在普通跑偏開關的基礎上融合了XLline現場總線技術，實現了地址編碼功能。適用于較長帶式輸送機作為遠程監測現場設備的運行情況，解決了工人尋找故障點所帶來的不便。
地址編碼型兩級跑偏開關與綜合保護儀（網關）通過XLline現場總線方式連接，支持128個地址，且同一地址可多個開關同時使用，其特點是只需一條兩芯電纜即可同時完成數據傳輸且無需電源供電。
本系列跑偏開關具有兩級動作功能。一級動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。
當立輥偏轉角度超過12°時，一級開關動作，輸出（報警信號）。
當立輥偏轉角度超過30°時，二級開關動作，輸出（停機信號）。
一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。
二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。
當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。
為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。
我公司生產的BFK-PA301兩級跑偏開關，BH-PW-LSKG兩級跑偏開關，BPK-2035 兩級跑偏開關 水泥廠跑偏開關，BPP-02GKH-10-30防爆兩級跑偏開關，E502A皮帶機跑偏開關，EBBS-80EBS防爆兩級跑偏開關，EXHFKPT1-10-45防爆跑偏開關，EXKPT1-20-35-X防震跑偏傳感器，F(xiàn)PI-12-30兩級跑偏開關（粉塵防爆），F(xiàn)SPK-111兩級跑偏開關，G22H.T22IP67跑偏開關，SATB-11XPP-3960防爆跑偏開關，PXA-34KK跑偏開關、不銹鋼跑偏開關，SATB-11XPP-3960防爆跑偏開關BKPT1防爆兩級跑偏開關CRS2D兩級跑偏開關DPP跑偏開關DPK兩級跑偏開關DFP防偏開關DWPK兩級跑偏開關EXKPT兩級跑偏開關FPK兩級跑偏開關FPK防跑偏開關FM兩級跑偏開關GRB跑偏開關GEJ隔爆跑偏開關關RHPY兩級跑偏開關RPK兩級跑偏開關ROS跑偏開關SR2D跑偏開關SSG(KPT1)兩級跑偏開關SFLP兩級跑偏開關SR-PK兩級跑偏開關SPS跑偏開關SPB兩級跑偏開關WHKP兩級跑偏開關XPK兩級跑偏開關XTD-PK跑偏開關XLPP兩級跑偏開關XFP防偏開關XDFL2兩級跑偏開關XCR跑偏開關XJM-PK兩級跑偏開關YH跑偏開關YHFP兩級跑偏開關YHPK兩極跑偏開關YHFPK跑偏開關YHP兩級跑偏開關3EPK跑偏開關等各種規格型號的跑偏開關，產品規格齊全，價格合理，歡迎選購！銷售熱線
工作原理及結構特征：
本系列跑偏開關具有兩級動作功能。動作用于，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。
當立輥偏轉角度超過12?時，開關動作，輸出（信號）。
當立輥偏轉角度超過30?時，二級開關動作，輸出（停機信號）。
開關信號用于，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。
二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。
當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。
為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。
HQP-02GKH-20-30-A技術參數：
1. 額定電壓：AC380V
2．額定電流：5安
3. 觸點數量:二組獨立的常開、常閉接點
4．外殼防護別：DT型塵密外殼，防護等IP67
5．周圍環境溫度：-25～80℃
6．開關能在頻率為10-60Hz，振幅為0.75mm(10g)的振動條件下工作
7．外形尺寸：殼體L×W×H（mm）190×135×100。
8．操作力：5～7㎏
9．通訊接口：RS485地址編碼 聯網通訊（對后綴BM的型號有效
HQP-02GKH-20-30-A使用環境條件：
a.環境溫度：-40℃~60℃
b.相對濕度不大于85
c.海撥高度不超過2000m
d.使用壽命：開關動作10萬次
e.絕緣電壓：AC1000試驗1分鐘
f.觸點容量：≤AC380 ≤3A
g.防護等級：IP65
HQP-02GKH-20-30-A安裝說明
1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。
2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm。
3、安裝距離：建議每50米安裝一對跑偏開關。
4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是一級報警信號，3、4為常閉接點是二級停機信號。
選型注意事項
1、盡量選擇二或多跑偏開關，可以檢測皮帶不同的跑偏程度，為控制系統提供更多的信息。
2、優先選擇開關本體帶動作記憶及動作狀態指示的產品。由于皮帶輸送機是動態運轉的，具備此功能，可以便于確定皮帶發生跑偏的具體位置、分析跑偏原因，也便于設備調試和維護。
3、有條件可以選擇非接觸式跑偏開關。非接觸式跑偏開關使光電接近開關滾輪檢測皮帶是否跑偏。其優點是壽命長、易于維護，缺點是昂貴。
工作原理
兩級跑偏開關安裝在皮帶輸送機兩側、距離皮帶機尾端部1~3m的地方。當皮帶跑偏時，皮帶邊緣壓向檔輪，迫使檔輪偏轉，使限位開關動作。為減少檔輪與皮帶的摩擦，檔輪的本體是由軸承制作的。
當發生輕微跑偏事故時（12°），兩級跑偏開關的 組觸點動作，發出事故預告信號。
當發生嚴重跑偏事故時（30°），兩級跑偏開關的第二組觸點動作，可使輸送機自動停車。
跑偏開關的分類：
跑偏開關有普通型的、接線腔型、地址編碼的。
a.普通型的就是以上所說兩級跑偏開關；
b.接線腔型跑偏開關是在普通型跑偏開關的基礎上自帶一個防水接線腔，現場控制電纜可直接接入接線腔，杜絕電纜接頭受潮、虛連造成的故障。
c.地址編碼型跑偏開關是在普通跑偏開關的基礎上融合了XLline現場總線技術，實現了地址編碼功能。適用于較長帶式輸送機作為遠程監測現場設備的運行情況，解決了工人尋找故障點所帶來的不便。
地址編碼型兩級跑偏開關與綜合保護儀（網關）通過XLline現場總線方式連接，支持128個地址，且同一地址可多個開關同時使用，其特點是只需一條兩芯電纜即可同時完成數據傳輸且無需電源供電。
本系列跑偏開關具有兩級動作功能。一級動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。
當立輥偏轉角度超過12°時，一級開關動作，輸出（報警信號）。
當立輥偏轉角度超過30°時，二級開關動作，輸出（停機信號）。
一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。
二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。
當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。
為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。
我公司生產的BFK-PA301兩級跑偏開關，BH-PW-LSKG兩級跑偏開關，BPK-2035 兩級跑偏開關 水泥廠跑偏開關，BPP-02GKH-10-30防爆兩級跑偏開關，E502A皮帶機跑偏開關，EBBS-80EBS防爆兩級跑偏開關，EXHFKPT1-10-45防爆跑偏開關，EXKPT1-20-35-X防震跑偏傳感器，F(xiàn)PI-12-30兩級跑偏開關（粉塵防爆），F(xiàn)SPK-111兩級跑偏開關，G22H.T22IP67跑偏開關，SATB-11XPP-3960防爆跑偏開關，PXA-34KK跑偏開關、不銹鋼跑偏開關，SATB-11XPP-3960防爆跑偏開關BKPT1防爆兩級跑偏開關CRS2D兩級跑偏開關DPP跑偏開關DPK兩級跑偏開關DFP防偏開關DWPK兩級跑偏開關EXKPT兩級跑偏開關FPK兩級跑偏開關FPK防跑偏開關FM兩級跑偏開關GRB跑偏開關GEJ隔爆跑偏開關關RHPY兩級跑偏開關RPK兩級跑偏開關ROS跑偏開關SR2D跑偏開關SSG(KPT1)兩級跑偏開關SFLP兩級跑偏開關SR-PK兩級跑偏開關SPS跑偏開關SPB兩級跑偏開關WHKP兩級跑偏開關XPK兩級跑偏開關XTD-PK跑偏開關XLPP兩級跑偏開關XFP防偏開關XDFL2兩級跑偏開關XCR跑偏開關XJM-PK兩級跑偏開關YH跑偏開關YHFP兩級跑偏開關YHPK兩極跑偏開關YHFPK跑偏開關YHP兩級跑偏開關3EPK跑偏開關等各種規格型號的跑偏開關，產品規格齊全，價格合理，歡迎選購！銷售熱線
 |
