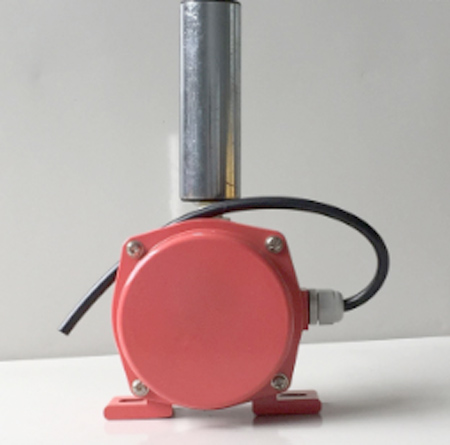

6線制LEP220TNL跑偏開關直銷量大價優
跑偏開關簡介
跑偏開關用于檢測膠帶的跑偏量和扭曲程度。可防止皮帶邊緣的損傷和因?yàn)槟z帶的跑偏而引起的物料散落。是實現自動和停機的一種保護性開關。
跑偏開關設備描述：
1、通用的安裝動作臂距皮帶邊緣大約80到150mm。通常安裝在皮帶兩側距頭部或尾部滾筒0.3到2米的地方。皮帶跑偏后，迫使動作臂偏離，觸動SPT微動開關。如果繼續偏離到停機角度，觸動另一組觸點，輸送機就會保護性停機。
2、通用的安裝設計可使防偏開關隨意安裝在輸送機縱梁頂部或底部。
3、堅固的鑄鋁外殼，防護標準IP65，特殊的環境可選特殊的表面處理。
4、動作桿軸承額定轉速5000轉／分，適合于皮帶速度小于6.35米／秒。
5、動作桿法向角調節范圍為22.5。
6、法向夾角為10度時觸點動作，法向夾角為30度時停機觸點動作。
7、PK系列兩種跑偏開關的工作性能原理相同，都具有兩種動作功能，動作用于，二級動作用于自動停機。
6線制LEP220TNL跑偏開關技術參數：
1. 額定電壓：AC380V
2．額定電流：5安
3. 觸點數量:二組獨立的常開、常閉接點
4．外殼防護別：DT型塵密外殼，防護等IP67
5．周圍環境溫度：-25～80℃
6．開關能在頻率為10-60Hz，振幅為0.75mm(10g)的振動條件下工作
7．外形尺寸：殼體L×W×H（mm）190×135×100。
8．操作力：5～7㎏
9．通訊接口：RS485地址編碼 聯網通訊（對后綴BM的型號有效
LEP220TNL使用環境條件：
a.環境溫度：-40℃~60℃
b.相對濕度不大于85
c.海撥高度不超過2000m
d.使用壽命：開關動作10萬次
e.絕緣電壓：AC1000試驗1分鐘
f.觸點容量：≤AC380 ≤3A
g.防護等級：IP65
6線制LEP220TNL跑偏開關適用范圍
廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的常規皮帶輸送機、地下索道支撐皮帶輸送機、輪船裝卸系統、堆垛/取料輸送機、傾斜和梭式輸送機、起重機、挖掘機、起重臂限位、裙邊給料機等各類輸送機。重型限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動報警和停機的保護裝置。
6線制LEP220TNL跑偏開關安裝說明
1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。
2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm。
3、安裝距離：建議每50米安裝一對跑偏開關。
4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是一級報警信號，3、4為常閉接點是二級停機信號。
工作原理及結構特征：
本系列跑偏開關具有兩級動作功能。動作用于，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥?zhàn)赞D(zhuǎn)，若跑偏量繼續加大，則擠壓立輥發生偏移。
當立輥偏轉角度超過12?時，開關動作，輸出（信號）。
當立輥偏轉角度超過30?時，二級開關動作，輸出（停機信號）。
開關信號用于，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。
二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。
當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。
為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。
跑偏開關使用與安裝
將固定在上，然受在膠帶機架上；
立輥軸線與膠帶平面相垂直，立輥與膠帶邊緣距離L=50～100mm；
膠帶位于立輥下端1/3處；
每50m膠帶可安裝跑偏開關一對。
