煤礦帶式輸送機非接觸欠速開關XYFJ60-23P詳細介紹

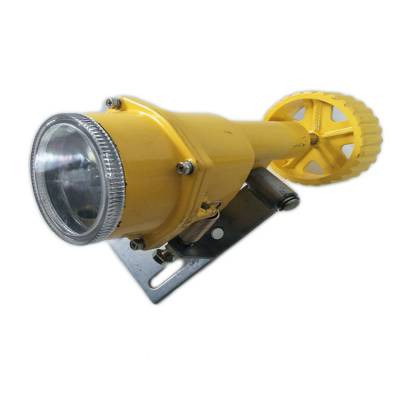

卓信煤礦帶式輸送機非接觸欠速開關XYFJ60-23P

產品說明

本機用于帶式輸送機運行中膠帶與主動滾桶出現打滑（失速）故障。可防止由于打滑所造成的嚴重事故的發生。本機還可以用于多條帶式輸送機的連鎖啟動和停機，低速抱閘或炒熟保護等，使現場操作簡單化。在鋼鐵、電力、煤礦及港口等有帶式輸送機的行業獲得了廣泛的應用。

卓信煤礦帶式輸送機非接觸欠速開關XYFJ60-23P

技術指標：

工作電壓：AC180-240V

工作電流：小于100mA

觸點容量：10A/AC220V

觸點數量：2組

轉速范圍：20-4500rpm

可控制范圍：欠速0-90%，超速110%-190%

感應面檢測距離：0-25mm

產品性能: 具有防粉塵防水防油污的光滑外表，耐高壓，耐酸堿、耐腐蝕、防爆型、能在惡劣環境下長期工作不變形不生銹，高技術，高質量。

產品材質：鋁鋅壓鑄

產品用途：冶金，鋼鐵，石油，化工，紡織，煙草，食品，印刷，礦山，電力、電子，儀表等行業設備。

產品包裝：標準包裝

產品壽命:開關動作2萬次



卓信煤礦帶式輸送機非接觸欠速開關XYFJ60-23P

工作原理

打滑開關用于對輸送機帶速進行檢測的新型裝置，對帶速進行實時檢測，已廣泛應用于輸送系統中膠帶上，為膠帶機的運行提供了可靠的檢測手段。需水平安裝在上行膠帶和下行膠帶間的輸送機支架上，使觸輪與膠帶表面有一定的壓力防止發生觸輪跳動而產生的誤動作。當觸輪隨膠帶機運行而帶動內的脈沖盤，在脈沖盤旋轉時傳感器的磁應信號輸入到控制電路中去，經放大，然后進行計數。其計數值與預置數比較，判斷膠帶的帶速，即：正常速度、打滑等。同時，執行電路輸出相應的開關信號。



卓信煤礦帶式輸送機非接觸欠速開關XYFJ60-23P

特點

1：非接觸式，無易損原件，使用壽命長；

2：密封性好，可防水、放塵，防凝露；

3：鋁合金壓鑄外殼，抗壓，抗沖擊力強；

4：外殼經過烤漆噴塑處理，耐腐蝕性強；

5：一體式設計，安裝方便，實用簡單，兩螺栓固定；

6：采用ARM單片機作為控制單元，反映速度快，精度高，誤差??；

7：雙排數碼顯示，LED指示燈顯示，可現場觀察與誤會；

8：高精度4~20mA 模擬量輸出

9：輕、重報警雙shuangkai量輸出

10：采用高接點容量繼電器輸出



卓信煤礦帶式輸送機非接觸欠速開關XYFJ60-23P

調試設定

用戶在使用本產品時需要先設定速度jianceqi的baojingdian，速度jianceqi在出廠時，按用戶所提供的膠帶機運行速度的百分之80設置，如果用戶有特殊要求請在訂貨時聲明。

卓信煤礦帶式輸送機非接觸欠速開關XYFJ60-23P

安裝使用與接線

安裝時，可按下述要求并滿足現場使用條件安裝在帶式運輸機上膠帶的下面，安裝后應保證膠帶有料情況下使打滑jianceqi與膠帶面平行，同時膠帶無料運轉時jianceqi觸輪與膠帶面應可靠接觸，且安裝位置保證在振動*小和膠帶抖動*小的地方。當采用jianceqi輸出軸和從動滾筒軸連接檢測膠帶實際帶速的方法時，可按安裝示意圖并選用柔性連軸器以保證產品工作正常。使用時只要將產品按安裝示意圖安裝在相應的位置上即可，我廠提供的產品均是按用戶訂貨時提出的要求生產制造的。由于理論上的帶速和實際膠帶運行速度有差異，用戶屆時可按我廠提供調整辦法適當?shù)恼{(diào)整以切實適合正常工作狀態。

卓信煤礦帶式輸送機非接觸欠速開關XYFJ60-23P

注意事項

  1.  用戶如需自行調整開關動作轉速，則必須具備調速裝置以及精度較高的轉速表配合進行。當打開后蓋后要仔細均衡地調節螺母的松緊，以使兩個速度控制彈簧受力均等。

  2.  本開關適用于同極使用的控制電路。

  3.  接線時請注意認定常開和常閉觸頭。

  本產品應每年做定期維護和檢測確保其精度。

卓信煤礦帶式輸送機非接觸欠速開關XYFJ60-23P

主要用途及適用范圍

主要用于檢測帶式輸送機,在運行中出現的膠帶與滾筒之間的打滑。本裝置采用比較的方式對膠帶額定速度和從動滾筒線速度（即輸送帶實際運行速度）來檢測輸送帶打滑的數據。并且能夠及時發出報警及停機信號，防止輸送帶打滑造成事故和損失，亦可用于多條輸送機聯鎖起動和停機。非接觸式速度監控傳感器安裝在從動滾筒一端，與輸送帶不接觸，避免了對輸送帶的損傷和接觸不良造成的誤差。本裝置的主機為單片計算機系統，具有較高的智能化程度和可靠的工業性能。適用于煤礦、冶金、電力、化工、交通等行業。

如用戶沒有提供膠帶機額定帶速時，本產品出廠默認設置是當帶速降到“0.5米/秒”時繼電器動作。用戶可以按電路板上三組撥碼開關來自行設置，設定范圍數字0.06 — 9.99米/秒; (注：所設置的是速度jianceqi的baojingdian)左面一組為個位數，中間一組為十分位，右面一組為百分位。例如：膠帶機額定帶速是1米/秒即打滑率為百分之八十時。設置成080分別是左面一組撥碼開關設置“0”; 中間一組撥碼開關設置“8”右面一組撥碼開關設置“0”。注：撥碼開關應用二進制編碼。在設置中*大值為“9” 可參照下表設置。
