皮帶打滑測速裝置DH01E-1-W、皮帶打滑檢測保護器GHDH-DZ-111生產
由于產品型號眾多，我司各種電氣規格型號齊全，有任何需求可以與我公司銷售人員聯系，生產各種規格型號的跑偏開關、拉繩開關、傾斜開關、打滑開關、失速開關、溜槽堵塞開關、聲光報警器、限位開關、磁性開關、撕裂開關、料流開關等產品，產品適用范圍廣，用途多，產品銷售國內外100多個國家和地區，銷售電話：15163766288（微信同號）
皮帶打滑測速裝置DH01E-1-W詳細介紹

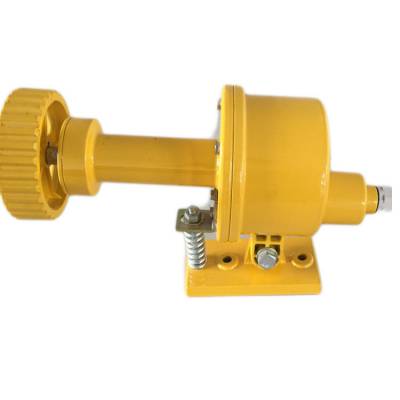

卓信皮帶打滑測速裝置DH01E-1-W
簡介
（又名速度jianceqi、打滑jianceqi），非接觸感應原理工作。該產品對電機及機械轉動裝置（提升機、斗提機、皮帶機、鏈式輸送機、螺旋輸送機等）常出現的堵轉、卡轉、超載慢轉、皮帶打滑、轉動鏈（帶）脫落、轉動軸斷裂等電器、機械工藝出現的故障均能及時地停機處理，達到維護設備、保障生產的目的。廣泛應用于水泥、煤礦、電力、糧食等行業。
技術參數
1.環境溫度：-30℃~+60℃相對濕度：不大于百分之95(25攝氏度時)
2.輸出接點數量：1個常開1個常閉一組轉換接點
3.觸點容量：24~380V AC/DC
4.動作方向：雙向重 量：3.5KG
卓信皮帶打滑測速裝置DH01E-1-W
工作原理
用于檢測帶式運輸機在運行中的膠帶與主動滾筒之間的打滑，防止打滑所造成的惡性事故，該jianceqi還可用于多條膠帶機聯鎖啟動和停機，低速抱閘保護。速度jianceqi工作時，通過膠帶帶動觸輪，使觸輪反應出膠帶的實際帶速，觸輪帶動jianceqi內傳動軸，使產品內部繼電器工作，繼電器工作主要是由輪片切割光電xin號，由內設固定數值與實際值產生對比數值從而產生通斷信號，完成檢測帶速工作，如果膠帶速度與主滾筒速度不同步并下降到正常帶速的百分之二十到三十時，接點通斷信號發生變化，重新輸出一組信號給控制室，警示工作人員膠帶已處于嚴重打滑狀態。
卓信皮帶打滑測速裝置DH01E-1-W
特點
1：非接觸式，無易損原件，使用壽命長；
2：防護等級高，密封性好，可防水、放塵，防凝露；
3：鋁合金壓鑄外殼，抗壓，抗沖擊力強；
4：外殼經過烤漆噴塑處理，耐腐蝕性強；
5：一體式設計，安裝方便，實用簡單，兩螺栓固定；
6：采用ARM單片機作為控制單元，反映速度快，精度高，誤差??；
7：雙排數碼顯示，LED指示燈顯示，可現場觀察與誤會；
8：高精度4~20mA 模擬量輸出
9：輕、重報警雙shuangkai量輸出
10：采用高接點容量繼電器輸出
卓信皮帶打滑測速裝置DH01E-1-W
安裝使用與接線
安裝時，可按下述要求并滿足現場使用條件安裝在帶式運輸機上膠帶的下面，安裝后應保證膠帶有料情況下使打滑jianceqi與膠帶面平行，同時膠帶無料運轉時jianceqi觸輪與膠帶面應可靠接觸，且安裝位置保證在振動*小和膠帶抖動*小的地方。當采用jianceqi輸出軸和從動滾筒軸連接檢測膠帶實際帶速的方法時，可按安裝示意圖并選用柔性連軸器以保證產品工作正常。使用時只要將產品按安裝示意圖安裝在相應的位置上即可，我廠提供的產品均是按用戶訂貨時提出的要求生產制造的。由于理論上的帶速和實際膠帶運行速度有差異，用戶屆時可按我廠提供調整辦法適當?shù)恼{(diào)整以切實適合正常工作狀態。
卓信皮帶打滑測速裝置DH01E-1-W
工作原理：
速度監控儀適用于帶式輸送機運行中膠帶速度的實時檢測。對超速和失速（打滑）均可給出監控信號。也可檢測改向滾筒（即從動滾筒）的轉速，轉速下降時（即膠帶失速）給出相應的信號。
本機已廣泛應用于冶金、電力及化工等有帶式輸送機的行業，是重要的安全保護設備。
以帶速檢測傳感頭為例加以說明。隨著膠帶的運行，利用光電檢測原理，傳感頭將帶速轉換成脈沖信號輸入到控制單元，整形后送入計數電路，并與予置數值（帶速或轉速）進行比較。若計數值大于或等于予置數值時，控制執行電路的繼電器吸合（此時綠燈亮）；反之，若計數值小于予置數值時，繼電器釋放（紅燈亮）。計數值由LED數碼管顯示，實時監視帶速或轉速。軸速檢測是在軸端加檢測體（感應輪），傳感頭檢測到與轉軸同步旋轉的檢測體，形成脈沖信號送到控制箱，經內部電路處理，將該時的轉速值顯示出來。監控方式同帶速傳感頭。
卓信皮帶打滑測速裝置DH01E-1-W
結構特點：
1.本機由控制箱和傳感頭組成,。傳感頭分為兩種形式：
a） Ⅰ型為感應式傳感頭，采用非接觸式檢測方式，可監測改向滾筒轉速；
b） Ⅱ型為光電式傳感頭，安裝在下行膠帶上面，監測膠帶運行速度。2. 控制箱采用內外箱結構，提高了防護性能
3.Ⅱ型傳感頭殼體采用鋁合金鑄造，密封性能好，可在浸水狀態下工作（試驗48h）
4.殼體表面采用靜電噴塑涂覆工藝，涂層均勻，附著力強，耐老化。
卓信公司部分產品：
YHSJ-II、XDH-HL、QSDH-I、QSDH-II、QSDH-III、HRQS-I、HRQS-II、HRQS-III、YHSJ-J、JDK-1、JDK-2、BDS2A速度檢測器
料流檢測器、YHLL-I、YHLL-II、DYLL-I、DYLL-II
縱向撕裂開關、防撕裂開關、YHDL-2、YHZL、ZL-A、ZL-B、YHZL-2、SL-A、SL-B、SLKG-200HL、PDSL-160K/HB、HFS-A、HFS-B，YPSL-A，YPZLD-10A、SLKG-120-25、FSZL、THZL-B-II
超速開關 LY1-1/600、超速開關、LY1-1/750D、LY1-1X/600超速開關
 |
