皮帶打滑檢測保護器GHDH-DZ-111詳細介紹



卓信水泥廠膠帶機打滑檢測裝置ZGDH-II

工作原理

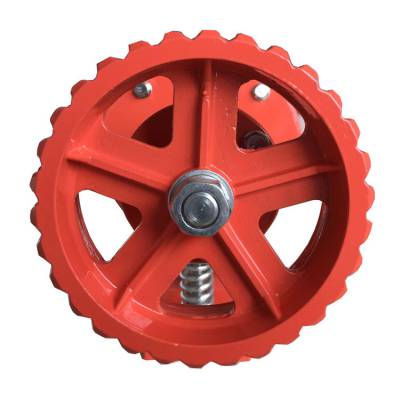

打滑開關用于對輸送機帶速進行檢測的新型裝置，對帶速進行實時檢測，已廣泛應用于輸送系統中膠帶上，為膠帶機的運行提供了可靠的檢測手段。需水平安裝在上行膠帶和下行膠帶間的輸送機支架上，使觸輪與膠帶表面有一定的壓力防止發生觸輪跳動而產生的誤動作。當觸輪隨膠帶機運行而帶動內的脈沖盤，在脈沖盤旋轉時傳感器的磁應信號輸入到控制電路中去，經放大，然后進行計數。其計數值與預置數比較，判斷膠帶的帶速，即：正常速度、打滑等。同時，執行電路輸出相應的開關信號。



卓信水泥廠膠帶機打滑檢測裝置ZGDH-II

簡介：

打滑開關（又名速度jianceqi、打滑jianceqi），非接觸感應原理工作。該產品對電機及機械轉動裝置（提升機、斗提機、皮帶機、鏈?zhǔn)捷斔蜋C(jī)、螺旋輸送機等）常出現的堵轉、卡轉、超載慢轉、皮帶打滑、轉動鏈（帶）脫落、轉動軸斷裂等電器、機械工藝出現的故障均能及時地停機處理，達到維護設備、保障生產的目的。廣泛應用于水泥、煤礦、電力、糧食等行業。



卓信水泥廠膠帶機打滑檢測裝置ZGDH-II

特點

1：非接觸式，無易損原件，使用壽命長；

2：密封性好，可防水、放塵，防凝露；

3：鋁合金壓鑄外殼，抗壓，抗沖擊力強；

4：外殼經過烤漆噴塑處理，耐腐蝕性強；

5：一體式設計，安裝方便，實用簡單，兩螺栓固定；

6：采用ARM單片機作為控制單元，反映速度快，精度高，誤差??；

7：雙排數碼顯示，LED指示燈顯示，可現場觀察與誤會；

8：高精度4~20mA 模擬量輸出

9：輕、重報警雙shuangkai量輸出

10：采用高接點容量繼電器輸出



卓信水泥廠膠帶機打滑檢測裝置ZGDH-II

安裝后應滿足下述要求

1.打滑檢測裝置膠帶運行方向順向防止，觸輪距膠帶邊緣200-300mm

2.本機出廠時已配長度為1.0米電纜線，接線方式參照標牌所標線色

卓信水泥廠膠帶機打滑檢測裝置ZGDH-II

技術參數：

1、適用帶速：0.8-3.5米/秒

2、供電電源：AC380V（AC220V）2A

3、絕緣電阻：≥20MΩ

4、觸點數量：一開一閉兩組觸點，雙向動作

5、觸點容量：電壓500V以下，電流2A以下

6、觸點壽命：不大于10萬次

7、打滑率：25~30%（可依用戶要求而定）

8、工作環境：-30~+60

卓信水泥廠膠帶機打滑檢測裝置ZGDH-II

主要特點：

1、智能型，一體化結構，免設置、調試，安裝簡單。普通旋轉探測器時反應快。

2、非接觸探測器，無運動部件、無磨損、安全壽命長、維護費用低。

3、兩線制，繼電器（或接觸器）作負載，可提供隔離無源觸點信號給計算機；也可直接串接在接觸器的自保觸點中用于設備保護。正常旋轉時繼電器（或接觸器）吸合。

4、DH-A型打滑開關的電源范圍寬，驅動能力強，能直接驅動40A以內的接觸器。

5、配有狀態指示。設備正常運行時，指示燈“閃爍”；慢轉或停機時，指示燈“常亮”

卓信水泥廠膠帶機打滑檢測裝置ZGDH-II

安裝后應滿足下述要求：

打滑檢測裝置膠帶運行方向順向防止，觸輪距膠帶邊緣200-300mm

感應面與開關閘的距離4mm為佳，感應點可以是從動輪處凸出（面）部分（鐵類），也可以采用凹面作為感應面。如果從動輪側面無凹凸面，可以在從動輪內側骨架上焊接一厚度為7mm鐵片作感應面。感應面面積必須大于開關感應面（出廠時已配感應面）

注：有些輸送機從動輪無法安裝的，可安裝在于膠帶緊密接解且在膠帶運行中不會出現脫離膠帶能正常運轉的轉軸或滋輪處。某些安裝位置可能需要現場制作安裝支架，特殊情況下，如需要從新調節開關速度是時，在安裝好開關后，啟運輸送機。在輸送機正常速度下逆時針?lè)较蛘{(diào)整開方微開關內部電位器，調整到動作指示燈

卓信水泥廠膠帶機打滑檢測裝置ZGDH-II

工作原理：

盤隨膠帶運行而旋轉時，傳感器的磁感應信號輸入到控制電路中去，經放大、整形后進行計數。其計數值與預置數比較，判斷膠帶機的帶速，即:正常速度、打滑或超速等。同時，執行電路輸出相應的開關信號。

當觸輪隨膠帶機運行而旋轉時帶動機內的脈沖盤，在脈沖盤旋轉時引起的磁感應信號的變化輸入到速度傳感器的控制電路中，經電路放大、比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既:在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。本開關可調整速度值

卓信水泥廠膠帶機打滑檢測裝置ZGDH-II

優點為：

1、非接觸接近探測器、使用壽命長、維護成本低；

2、兩螺栓固定、確保安裝簡單；

3、一體化結構、集中控制裝置、設定或故障檢修簡單；

4、無運動部件、無磨損、安全壽命長

卓信水泥廠膠帶機打滑檢測裝置ZGDH-II

產品范圍：

本機用于帶式輸送機運行中膠帶與主動滾桶出現打滑（失速）故障?？煞乐褂捎诖蚧斐傻膰?yán)重事故的發生。本機還可以用于多條帶式輸送機的連鎖啟動和停機，低速抱閘或炒熟保護等，使現場操作簡單化。在鋼鐵、電力、煤礦及港口等有帶式輸送機的行業獲得了廣泛的應用。

卓信水泥廠膠帶機打滑檢測裝置ZGDH-II

注意事項

  1.  用戶如需自行調整開關動作轉速，則必須具備調速裝置以及精度較高的轉速表配合進行。當打開后蓋后要仔細均衡地調節螺母的松緊，以使兩個速度控制彈簧受力均等。

  2.  本開關適用于同極使用的控制電路。

  3.  接線時請注意認定常開和常閉觸頭。

  本產品應每年做定期維護和檢測確保其精度。
