JSB/LLQ-II煤流開關傾斜吊掛檢測安裝
JSB/LLQ-II煤流開關傾斜吊掛檢測安裝技術參數
煤流開關JSB/LLQ-II(傾斜吊掛)檢測主要用于檢測物料通過,與自動灑水裝置配套使用。膠帶輸送機運行時載荷的檢測。由,擺扛,擺臂板,調位栓組成。支架由橫梁,三通,機架組成。
料流,我公司是一家主要輸送設備全套產品的,主營雙向拉繩開關,兩級跑偏開關,打滑開關,料流、煤流開關、溜槽堵塞開關,縱向撕裂開關、料流、傾斜開關,井筒開關,氣缸磁性開關,磁性開關、接近開關,光電開關。

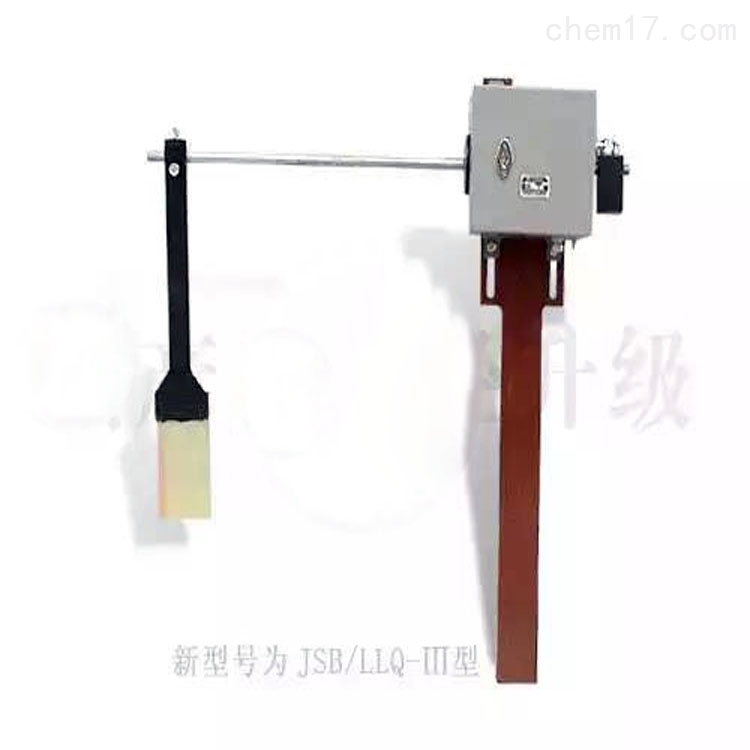

JSB/LLQ-I,JSB/LLQ-III
詳細說明
煤流開關JSB/LLQ-I,JSB/LLQ-III主要技術指標
料流檢測儀/料流JSB/LLQ-I,JSB/LLQ-III觸點數量 常閉 1 常開 1
料流檢測儀/料流JSB/LLQ-I,JSB/LLQ-III觸點容量 AC 220V 3A
料流檢測儀/料流JSB/LLQ-I,JSB/LLQ-III動作角度 0∽90o
觸 板 初始位置垂直膠帶面,雙向動作
結構形式 單臂立式結構
復位方式 重垂復位
使用環境 -25 + 65oC 三防戶外
絕緣電壓 AC 1000V 試驗1分鐘

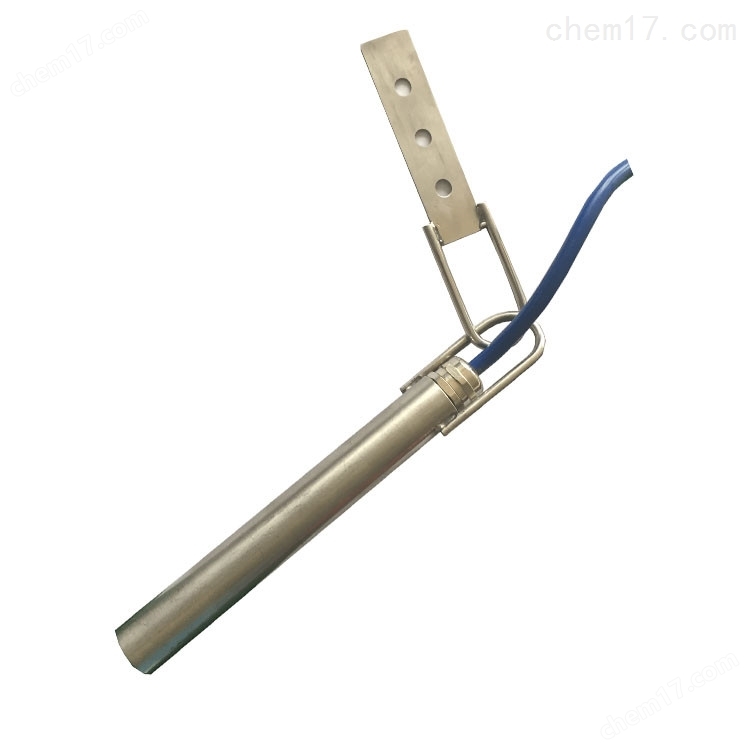

JSB/LLQ-II煤流傾斜開關
一、產品簡介
傾斜開關,又稱煤流開關。是一種結構簡單、使用方便、可靠的料流、料位。其體積小、安裝容易,堅固且抗腐蝕。用途:溜槽或轉接處堵塞探測器;輸送機皮帶跑偏探測器;翻車機卸料;用于皮帶和振動給料機缺料或無料探測。。
二、工作原理
垂直懸掛的傾斜開關在受到外力作用且偏離垂直位置15度以上時,開關內部的觸點動作,常閉觸點斷開(或常開觸點閉合)。當外力撤消后,傾斜開關回復到垂直狀態,觸點復又閉合(或斷開)。利用傾斜開關內觸點開合的變化來判斷設備的工作情況,以便及時采取措施,保護設備。
三、技術參數
ST-20標zhun型
1、額定觸點:220VAC/2A
2、額定溫度:-20~100℃(可訂制200℃)
3、外殼材質:不銹鋼
4、電纜長度:6000mm(可以訂制)
5、長度:180mm
6、總長:210mm
7、尾部連接螺紋:M20×1.5×50
8、產品重量:1.2kg
輕型
1、額定觸點:220VAC/2A
2、額定溫度:-20~100℃(可訂制200℃)
3、外殼材質:工程塑料
4、電纜長度:6000mm(可以訂制)
5、長度:195mm
6、總長:230mm
7、尾部連接螺紋:M20×1.5×50
8、產品重量:0.7kg
JSB/LLQ-II煤流傾斜開關
環境溫度:-40℃~80℃
環境濕度:不大于 百分之95(25℃時)
動作角度:15°±2°
極限角度:75°±5o
觸板調整范圍:200mm
觸點數量:每一方向一組轉換觸點
觸點容量:感性負載250VAC 3A 30VDC 5安
可靠性:10000小時
重量:開關本體 8.0 kg 安裝支架 24.0 kg
料流檢測裝置用于皮帶輸送機
料流開關結構特點:
1、適用于膠帶較窄、帶速較慢的傳送帶檢測;
2、對于膠帶較寬、帶速較高時采用門式支架安裝;
3、如膠帶較窄、速度較低時可采用單臂式支架;
4、采用鏈球與物料接觸減少了物料對檢測器的直接沖擊,延長了使用壽命;
5、若選用單臂式支架,橫梁在箭頭指向處斷開,橫梁與支臂交接處加一斜拉角鋼;
6、鑄鋁外殼,重量輕、硬度高;
7、采用行程開關,使用壽命長
料流開關工作原理:
采用負荷式檢測,當膠帶上有物料時由于物料重量的作用使皮帶有相應的下沉量,當皮帶下沉時把檢測器頂部的托輥壓下,帶動內部感應部件移動使接近開關工作,給出一開關量,實現其檢測,檢測器安裝在上行膠帶下面,選擇膠帶有物料時下沉量比較大的地方,在兩個托輥之間,不要安裝在料口附近,在沒有物料時使觸輪與膠帶剛好接觸。
料流開關適用于電力、煤礦、建材、碼頭、冶金等行業,專門從事散料輸送的帶式輸送機(當用于輸送糧食等較輕物料時請在定貨時注明)。
料流檢測裝置用于輸送機
料流開關機械安裝:
1、本機帶有支架、橫梁、開關盒和擺桿。支架通過螺栓或焊接在帶式輸送機中間架的槽鋼上。
2、橫梁上裝上開關盒,將開關盒和軸承座固定在支架上。擺桿應轉動靈活;
3、當在傾斜的上行帶式輸送機上放置該料流檢測時,當完成上述工作后,應調整擺桿在靜止狀態(零位)時垂直于輸送帶,并將其緊固在橫梁上。同時應限制擺桿在零位反向旋轉;
4、 擺桿長度可調,應保證距輸送帶面有20=30mm的距離,對傾斜的下行帶式輸送機上放置該料流檢測時可適當減少。
料流檢測裝置用于輸送機
介紹
料流檢測裝置用于膠帶運輸機輸送物料的檢測,可發出有載運行信號。如有灑水裝置連接,可實現對物料的自動灑水功能。本裝置也可適用于對向運行的膠帶機。
煤流檢ce器采用下垂鏈球與物料接觸的接觸檢測方式,當膠帶運送物料時,物料推動鏈球并帶擺臂向一側偏移,若偏移角度大于動作角度時內部開關動作,輸出一組開關信號。
料流開關用途:用于膠帶運輸機的物料檢測,可控制灑水、防塵、順序啟動控制、超載報警等。適用于煤礦、電力、鋼鐵,水泥,港口行業輸送散料用的帶式輸送機。
料流檢測裝置用于輸送機
料流開關總結:
采用負荷式檢測,當膠帶上有物料時由于物料重量的作用使皮帶有相應的下沉量,當皮帶下沉時把jianceqi頂部的托輥壓下,帶動內部感應部件移動使接近開關工作,給出一開關量,實現其檢測,jianceqi安裝在上行膠帶下面,選擇膠帶有物料時下沉量比較大的地方,*好在兩個托輥之間,不要安裝在料口附近,在沒有物料時使觸輪與膠帶剛好接觸。
