1. 額定電壓：AC24V---AC380V

2．額定電流：5A

3. 觸點數量:二組獨立的常開、常閉接點

4．外殼防護別：DT型塵密外殼，防護等IP67

5．周圍環境溫度：-25～80℃

6．開關能在頻率為10-60Hz，振幅為0.75mm(10g)的振動條件下工作

7．外形尺寸：殼體L×W×H（mm）190×135×100。

8．操作力：5～7㎏

9．通訊接口：RS485地址編碼 聯網通訊(需訂貨提前說明）

10.相對濕度不大于85

11.使用壽命：開關動作10萬次

12.絕緣電壓：AC1000試驗1分鐘

13.海撥高度不超過2000m

14.防護等級：IP65

15.一級動作角度為12°（15°）

16.二級動作角度30°（35°）

17.極限角度70°

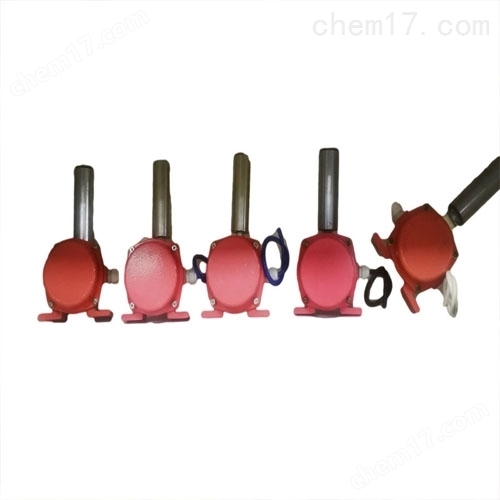

兩級跑偏開關概述

兩級跑偏開關又稱二級跑偏傳感器、糾偏開關、輸送機膠帶防偏開關、跑偏控制器等，是一種應用于檢測運輸皮帶運行過程中發生偏離機架中心線的故障的保護裝置，可有效地防止因輸送帶跑偏而造成的撒料、過負載、撕裂皮帶、損壞機械等事故的發生，廣泛地用于冶金、煤炭、水泥、礦山、電力、糧食等工業領域的各種皮帶運輸機械中，是物料輸送系統安全保護和自動化控制必不可少的檢測裝置。

跑偏開關用途：

跑偏開關主要用于輸送機的跑偏、錯位事故的檢測和自動糾正，對于皮帶輸送機、拉鏈機、刮板機、提升機及其它傳動機械出現的跑偏、錯位等故障時，能及時向微機控制系統發送報警信號或直接停機，有效的保護設備和人身安全、避免事故擴大化，達到保障生產、保護設備的目的 ELAP-202自動跑偏開關防粉塵

工作原理 當運行中的

膠帶發生跑偏現象時，膠帶邊緣帶動立棍旋轉并擠壓使之傾斜，若立棍傾斜角度大于一級動作角度時，開關發出一組開關信號，如立棍繼續傾斜大于二級動作角度時則輸出另一組開關信號。兩組開關信號可分別用于告警或停機，膠帶機復位正常運行后，立棍自動復位

兩級跑偏開關注意事項

1、盡量選擇二或多跑偏開關，可以檢測皮帶不同的跑偏程度，為控制系統提供更多的信息。

2、優先選擇開關本體帶動作記憶及動作狀態指示的產品。由于皮帶輸送機是動態運轉的，具備此功能，可以便于確定皮帶發生跑偏的具體位置、分析跑偏原因，也便于設備調試和維護。

3、有條件可以選擇非接觸式跑偏開關。非接觸式跑偏開關使光電接近開關滾輪檢測皮帶是否跑偏。其優點是壽命長、易于維護，缺點是昂貴。

普通型的就是以上所說兩級跑偏開關；

接線腔型跑偏開關是在普通型跑偏開關的基礎上自帶一個防水接線腔，現場控制電纜可直接接入接線腔，杜絕電纜接頭受潮、虛連造成的故障。

地址編碼型跑偏開關是在普通跑偏開關的基礎上ronghe了XLline現場總線技術，實現了地址編碼功能。適用于較長帶式輸送機作為遠程監測現場設備的運行情況，解決了工人尋找故障點所帶來的不便。

地址編碼型兩級跑偏開關與綜合保護儀（wang關）通過XLline現場總線方式連接，*大支持128個地址，且同一地址可多個開關同時使用，其*大特點是只需一條兩芯電纜即可同時完成數據傳輸且無需電源供電。

XLline現場總線*終可實現與各大廠家PLC和計算機接口靈活鏈接。

兩級跑偏開關的應用

一、兩級跑偏開關的用途

在工業生產中，特別是涉及物料輸送的領域，如礦山、冶金、化工、食品等行業，帶式輸送機是不可或缺的設備。然而，由于輸送帶在運行過程中可能會因各種原因出現跑偏現象，這不僅影響物料輸送的效率，還可能對設備造成損壞，甚至引發安全事故。為了確保輸送過程的安全和穩定，兩級跑偏開關作為一種先進的保護裝置，被廣泛應用于各類帶式輸送機系統中。

二、兩級跑偏開關的工作原理

兩級跑偏開關通過機械性接觸或非接觸方式檢測傳輸帶是否發生偏移。具體來說，它利用電容傳感器、光電傳感器或機械感應元件來監測傳輸帶的位置。當傳輸帶偏移到一定程度時，跑偏開關能夠發出信號，引起設備停機或進行相應的調整。

三、兩級跑偏開關的應用

兩級跑偏開關行業應用廣泛性

兩級跑偏開關在礦山、冶金、化工、食品等多個行業中得到了廣泛應用。例如，在礦山行業中，它能有效監測煤炭、礦石等物料的輸送過程，確保生產過程的安全性；在化工行業中，可用于防止危險品泄漏，保障生產安全。

功能特點

報警功能：當輸送帶跑偏程度較輕時，第一級跑偏開關會觸發報警信號，提醒操作人員注意，及時采取措施進行調整，避免情況惡化。

停機功能：當輸送帶跑偏程度嚴重時，第二級跑偏開關會觸發停機信號，自動停機以防止設備進一步損壞或造成安全事故。

優勢顯著

安全性：兩級跑偏開關能夠及時發現并處理跑偏問題，有效防止物料溢出和設備損壞，保障人員和設備的安全。

可靠性：采用高品質的進口元件，觸點容量大，動作靈敏，可靠性強，能夠長時間穩定運行。

易維護：結構簡單，易于安裝和維護，降低了對設備的停機時間，提高了生產效率。

適應性：適用于各種不同類型的帶式輸送機，無論是在冶金、煤炭、水泥建材、采礦、電力、港埠還是冶金、化工等工業領域，都能發揮出色的保護作用。

四、兩級跑偏開關總結

兩級跑偏開關以其精準檢測、迅速響應、靈活設置、易于維護和可靠性強等特點，在各類輸送場景中發揮著重要作用。通過安裝兩級跑偏開關，企業不僅能提高生產效率，還能確保輸送過程的安全，減少潛在的安全風險和設備損壞，為企業的可持續發展提供堅實保障。

兩級跑偏開關的操作規程

一、兩級跑偏開關安裝

安裝位置選擇：

兩級跑偏開關應安裝在輸送帶兩側，特別是易出現跑偏的位置，如輸送機的頭部、尾部、凸弧段、凹弧段和中間位置。

跑偏開關底座兩邊各有Ф12mm孔，應在皮帶機旁角鐵架鉆相應孔，用M10×30mm螺絲緊固跑偏開關。

跑偏開關立輥與輸送帶正常位置的間距宜為50～100mm。

當輸送機較長時，建議在輸送機中間每隔30～35米設置一對跑偏開關。

安裝角度調整：

立輥應與輸送帶邊平面垂直，并使輸送帶兩邊位于立輥高度1/3處。

電纜連接：

跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點（一級報警信號），3、4為常閉接點（二級停機信號）。

產品安裝接線時，請嚴格按照產品說明書來接線，不可自行改變接線方法。

二、兩級跑偏開關操作與調整

工作原理：

當輸送帶運行中出現跑偏時，輸送帶觸碰開關立輥并使立輥偏轉。

立輥偏轉角度達到一級開關角度（一般為10、12、20度）時，開關發出報警信號。

輸送帶跑偏嚴重，達到二級開關角度（一般為30、35、45度）時，開關發出停機信號，實現輸送帶跑偏故障自動停機。

故障排除與復位：

當跑偏故障排除后，膠帶機正常運轉時，開關立輥可自動復位，回到初始狀態。

三、兩級跑偏開關注意事項

定期檢查：

定期檢查跑偏開關的固定情況，確保其穩定可靠。

檢查電纜接頭是否緊固，電纜是否有破損。

環境要求：

工作溫度應在-20～60度之間，環境相對濕度不大于85%。

適用于各種工作環境，如耐高溫、耐腐蝕、耐低溫、防爆、防粉塵等。

維護與保養：

定期清潔跑偏開關，確保其表面無積塵和雜物。

如發現立輥磨損嚴重或損壞，應及時更換。

通過遵循以上操作規程，可以確保兩級跑偏開關的穩定運行，為輸送帶的安全運行提供有效保障。

山東卓信生產型號齊全，兩級跑偏其它型號

限位開關 FJK-150W

速度傳感器HQSD-A220VAC

皮帶急停開關JLK2-Z

跑偏開關DOS-2D

FSZL_lll防撕裂檢測箱

接近開關KHL-03DB-C、霍爾開關

打滑檢測儀JSB/HD-III（帶傳感器）

防爆煤流開關EXLL-IIP66AC220V、料流檢測器

撕裂檢測儀JSB/MTZS（帶傳感器）

阻旋式料位開關PRL-100

薄膜式料位計LFB-II

轉速傳感器MSP6719、測速傳感器、測速探頭

接近開關HAA10-2K-W、霍爾開關

霍爾開關HAA10-1K|接近開關

接近開關KHO-18B|霍爾開關

、接近開關E2E-X10ME1

金屬接近開關、HTL-Q05N1E、HTL-Q05P1E

輸煤程控;拉繩開關;NST2-I;220V

XTD-ELK450跑偏開關立輥

兩級跑偏開關XTD-PK-20-35

兩級跑偏開關XTD-PK-12-30

兩有跑偏開關FJ-PP-A-G-II 48-220VAC/DC

LLD1-S,JPK2-S,JPKJ-S,JSB-KPP-S兩級跑偏開關

LLD1-Z,JPK2-Z,JPKJ-Z,JSB-KPP-Z兩級跑偏開關

LLD2-3,HHTSD-1兩級跑偏開關

LLD2-1 12-30兩級跑偏開關

HFKPT1-12-30兩級跑偏開關

LLD2-1 10-45兩級跑偏開關

HFKPT1-10-45兩級跑偏開關

LLD2-1 20-35兩級跑偏開關

HFKPT1-20-35兩級跑偏開關

KPT1-12-30兩級跑偏開關

KPT1-12-35兩級跑偏開關

KPT1-10-45兩級跑偏開關

KPT1-20-35兩級跑偏開關

LLD2-2兩級跑偏開關

兩級跑偏開關產品質量承諾：

1、產品的制造和檢測均有質量記錄和檢測資料。

2、對產品性能的檢測，我們誠請用戶親臨對產品進行全過程、全性能檢查，待產品被確認合格后再裝箱發貨。

兩級跑偏開關價格承諾：

1、為了保證產品的高可靠性和先進性，山東卓信生產的產品選材均選用高端原材料生產。

2、在同等競爭條件下，我公司在不以降低產品技術性能、更改產品部件為代價的基礎上，真誠以合理優惠的價格提供給貴方。

產品交貨期：一般常規格產品，款到發貨，特殊產品需定制，按用戶來樣或圖片參數要求定制，若有特殊要求，需提前完工的，我公司可特別組織生產、安裝，力爭滿足用戶需求。

產品售后承諾：產品售出，后續會為客戶提供優質的售后服務保障，出現任何問題可以與我公司售后聯系！電話15163766288
