1.海拔高度低于2000m

2.環境溫度：-35℃—+60℃

3.相對濕度：不大于95％

4.供電電源：電控箱AC220V50Hz

5.輸出接點數量：一組轉換觸點

6.輸出接點容量：AC220V

7.絕緣電阻：≤20MΩ

8.絕緣電壓：AC1000V試驗1分鐘

9.可靠性：1000000次

縱向撕裂開關結構特點

1.堅固的鑄鋁外殼、靜電防腐涂裝適應于惡劣工礦環境安裝。

2.本機采用攔索方式檢測，傳感器為與膠帶平行放置的鋼絲繩，繩索兩端為二組開關體。

3.結構簡單牢固，不需維護。

4.殼體表面采用靜電噴塑涂覆工藝，漆膜均勻，附著力強，不易老化。

5.整體式蓋板設計，易于接線及維修

6.機內選用微動開關。

7.大容量開關觸點，即可觸發開關

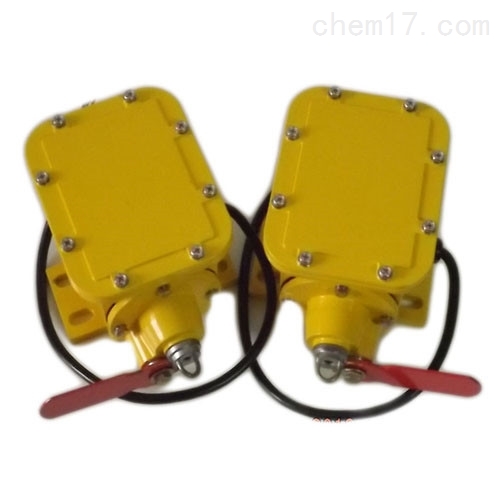

BSZL-6210防爆縱向撕裂保護開關

縱向撕裂開關工作原理

縱向撕裂檢測器由感知箱和控制箱兩大部分組成，感知器是縱向撕裂的檢測元件，當運行中膠帶撕裂時，感知器能可靠地檢測出來，并輸出一個開關量，控制箱接到感知器發出的信號，控制繼電器動作，輸出一個開關量給控制室實現自動緊急停機，同時面板告警指示閃爍，控制電路自鎖，為使控制線路恢復常態，可按動面板上的復位安鈕。此外面板上還裝有自校按鈕，當按下此鈕時，可模擬撕裂故障，檢驗控制系統的工作，在皮帶出現由于撕裂、戳破、絞結處損壞或鋒利物凸出皮帶時，撕裂開關能給監視人員提供聯鎖信號或關掉輸送機，以防止造成更大的損失。撕裂開關應成對安裝在皮帶兩側，由兩段鋼絲繩連接起來（鋼絲繩有聚乙烯外套護層）。繩的一端YONG久固定在支撐托架上，另一端連接在撕裂開關上的彈簧球上。兩段鋼繩在皮帶下面形成了一個和皮帶槽型一致的閉合回路。當有物體戳穿或撕裂的皮帶懸吊下來，掃落一條或兩條鋼繩時，彈簧球被拉出底座，引起兩個微動開關發出報警信號或關掉輸送機。

防爆縱向撕裂保護開關

控制箱安裝與接線

1用戶可根據圖1所標注尺寸將控制箱固定在輸送機附近墻壁上、機架上或接線箱內；

2控制箱和感知器安裝完成后，將每個感知器的2個出線分別并聯連接，接入控制箱內信號端。

BSZL-6210防爆縱向撕裂保護開關

縱向撕裂開關安裝說明

1、撕裂開關設置在受料段膠帶下緩沖托輥之間。

2、按上安裝支架和撕裂開關，撕裂開關的拉環要與膠帶邊緣同高，若高度不夠可在支架下加上墊鐵或槽鋼，測好高度后再把支架與支座焊牢。

3、掛上攔索：一端穿過撕裂開關的拉環用索扣鎖死，另一端穿過對方撕裂開關支架中間的圓孔待用。

4、安裝好二只撕裂開關和掛兩條纜索。再加30度彎角處把兩條攔索扣在一起，但不能扣死要活動。

5、收緊雙方支架中間孔內的攔索然后扣死索扣。

6、攔索的松緊：一般作用在09kg即可觸發開關為宜。

7、膠帶在荷載下沉時要與纜繩保持5mm-10mm即可。

BSZL-6210防爆縱向撕裂保護開關

撕裂開關常被用作皮帶輸送機皮帶撕裂檢測保護，也可用于地面、礦山、選煤廠、水泥廠、電廠、港口等皮帶輸送機配套使用。

BSZL-6210防爆縱向撕裂保護開關

縱向撕裂開關產品作用

在皮帶出現撕裂、戳破、絞結處損壞或者鋒利物突出皮帶時，撕裂開關能給監視人員提供報警信號或關掉輸送機。撕裂開關應該成對安裝在機頭、機尾及有溜槽下料口附近的皮帶兩側，由兩段鋼絲繩連接。繩的一端固定在支撐架上，另一端連接在撕裂開關的搖臂上。兩段鋼絲繩在皮帶下方形成一個閉合回路，當有物體或撕裂的皮帶懸下來掃到一條或兩條鋼絲繩時，拉動撕裂開關搖臂，使開關動作發出報警或停機信號，處理完故障之后，開關自動復位。

縱向撕裂開關在其它行業的應用

一、縱向撕裂開關介紹

縱向撕裂開關作為一種電子元件，主要用于檢測和控制電路中的特定狀態，特別是在需要監測和控制物料傳輸、設備狀態等場合中，發揮著不可或缺的作用。本文將詳細介紹縱向撕裂開關的應用領域、功能特點以及其在不同場景下的具體應用。

二、縱向撕裂開關的概述

縱向撕裂開關是一種電子開關，其工作原理主要基于電阻式傳感器的工作原理和電路控制原理。在縱向撕裂檢測開關中，設有一個電阻網格或?qū)щ娪|點，當物品發生縱向撕裂時，撕裂邊緣斷開，導致電阻網格或?qū)щ娪|點斷開，從而改變電路的狀態。通過檢測電路的狀態變化，可以確定物品的縱向撕裂行為是否發生。

三、縱向撕裂開關的應用領域

工業自動化和儀器儀表領域縱向撕裂開關在工業自動化和儀器儀表領域有著廣泛的應用。它可用于控制機器的運行狀態、測量儀器的啟停等。例如，在輸送帶系統中，縱向撕裂開關成對安裝在皮帶兩側，當輸送帶出現撕裂、戳穿、交界處損壞或銳利物凸出皮帶時，能夠自動提供報警或緊急停機信號，從而防止進一步的損害。 家用電器領域

在家用電器中，縱向撕裂開關也發揮著重要作用。它常被用于燈具開關、插座開關、排氣扇開關等。這些開關不僅具備基本的電路通斷控制功能，還能根據用戶的需求和習慣進行智能化設置，提高家居生活的便捷性和舒適度。

特殊行業應用

在包裝行業、印刷行業等特殊領域，縱向撕裂開關也得到了廣泛應用。它可以檢測物品紙張、塑料薄膜等在撕裂過程中發生的縱向撕裂行為，并通過電路控制實現及時響應和切斷電路，以保護物品的完整性并提高生產效率。

四、縱向撕裂開關的功能特點

檢測撕裂并報警

縱向撕裂開關能夠?qū)崟r監測物料或設備的狀態，一旦發現縱向撕裂行為，立即發出報警信號或緊急停機信號，以避免進一步的損害和損失。

控制電路通斷

縱向撕裂開關是一種電子開關，具有控制電路通斷的基本功能。通過撥動開關桿或觸發開關信號，可以實現電路的通斷控制。

指示和鎖定功能

一些縱向撕裂開關可以帶有指示燈，用于指示電器設備的開啟和關閉狀態。此外，還有一些開關帶有鎖定裝置，可以鎖定開關桿在特定位置上，防止意外操作。

五、結論

縱向撕裂開關作為一種重要的電子元件，在工業自動化、儀器儀表、家用電器以及特殊行業等領域中發揮著重要作用。它具有檢測撕裂并報警、控制電路通斷、指示和鎖定等多種功能特點，能夠滿足不同場合下的應用需求。隨著科技的不斷進步和工業的不斷發展，縱向撕裂開關的應用前景將更加廣闊。
