HD-NX-G100永磁碰撞式安全門裝置器接線要求
永磁碰撞式安全門裝置INCHI-CMS/D1B
永磁碰撞式安全門裝置INCHI-CMS/D1A
LR18XBFOBQPOY接近開關
聲光報警器YGBJ-168G AC380V
組旋料位開關JSRY-ZKLX
技術參數:
1、額定電流:15A
2、環境溫度:-20℃-+65℃
3、相對濕度:<95%(+25℃)
4、適用于粉塵較嚴重,包括導電粉的環境
5、適用于中度以下的振動或者沖擊的地方
6、外殼防護等級:IP67
7、額定回路電壓:110-380V
使用方法:
將安全門裝置器用M8的螺絲固定角鋼上,并按照要求接線
當磁體從一個方向通過礦用接近開關時,輸出觸點閉合并保持,從另一個方向再次通過接近開關輸出觸點斷開并保持。
1)技術指標
a)永磁裝置器額定電壓:380V/15A (阻性負載) ;
b)永磁裝置器接點方式:常開;常閉
c)永磁裝置器與磁鋼之間大相對速度:15m/s;
d)永磁裝置器與磁鋼的吸合距離≤120?,釋放距離≥200?(磁鋼表面磁場≥1300GS)。
2)使用環境條件及注意事項
a)周圍環境溫度:-5℃~+60℃;
b)大氣壓力:80KPa ~ 106KPa;
c)相對濕度:≤95%(+25℃);
d)大氣壓力:80KPa ~ 106KPa;
e)無顯著振動和沖擊的場合;
f)煤礦井下有爆炸性混合物,但無破壞絕緣的腐蝕性的場合。
g)澆封產品嚴禁在運行中敲打,嚴禁改裝影響防爆性能。
h)配套磁鋼表面磁場須≥1300GS。
位置控制開關\XFM30-A15AK-X\220VAC
聲光報警器|SGBJ022
聲光報警器IIX-100B
防爆聲光報警器BBJ-220
撕裂開關BZL-220B 380V 3A\IP66
防爆帶燈拉繩開關EX-FKT2\AC220V
打滑開關SMS-B1/B\IP66

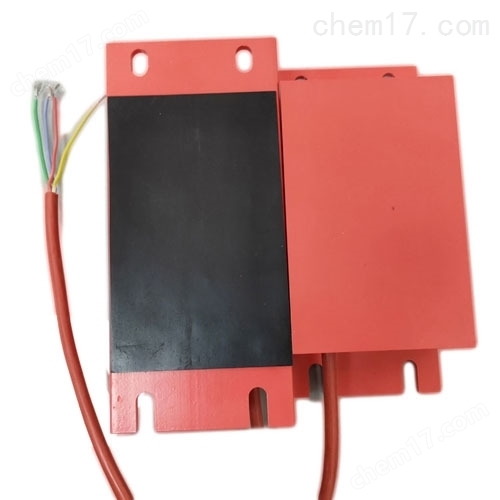

HD-NX-G100永磁式安全門鎖|防碰撞裝置器是一種安全門磁開關采用磁感應控制原理,可*替代端梁登機門上的門栓和安全開關,具有使用壽命長,抗震性強,安裝簡單,無需更改電控系統,預防安全隱患等點,本產品內部安裝強磁裝置,當端梁登機門靠近本產品時,強磁裝置將登機門緊緊吸附在裝置器上,同時給電控系統輸出信號。
HD-NX-G100永磁式安全門鎖|防碰撞裝置器定位精度很,由于采用磁感應原理,從根本上解決了來自任何電場干擾造成的影響,該系列安全門鎖動作距離大,性強,密封性能好,磁力穩定可靠,工作特性為半球形,具有安裝方便,使用壽命長,能在溫度大,溫度及其它惡劣環境下工作等特點。本裝置器無需外部供電,只將紅藍引線接入平移控制回路中既可,為了使本裝置器內部的狀態指示燈正常工作,請選擇在正確的回路電路中使用。
永磁式安全門鎖|防碰撞裝置器是一種起重機永磁防碰撞安全門裝置器是針對起重機端梁登機門在現場使用中存在的安全隱患的新產品,可*替代端梁登機門上的門栓和安全開關,具有使用壽命長,抗震性強,安裝簡單,無需更改電控系統,預防安全隱患等點,本產品內部安裝強磁裝置,當端梁登機門靠近本產品時,強磁裝置將登機門緊緊吸附在裝置器上,同時給電控系統輸出信號,起到鎖門與信號輸出同步的作用,使工作人員通過端梁登機門時操作更簡單,通行更方便
HD-NX-G100永磁碰撞式安全門裝置器接線要求
原理
2.霍爾接近開關工作原理
原理簡介:
當一塊通有電流的金屬或半導體薄片垂直地放在磁場中時,薄片的兩端就會產生電位差,這種現象就稱為霍爾效應。兩端具有的電位差值稱為霍爾電勢U,其表達式為
U=K·I·B/d
其中K為霍爾系數,I為薄片中通過的電流,B為外加磁場(洛倫慈力Lorrentz)的磁感應強度,d是薄片的厚度。
由此可見,霍爾效應的靈敏度高低與外加磁場的磁感應強度成正比的關系。
霍爾開關就屬于這種有源磁電轉換器件,它是在霍爾效應原理的基礎上,利用集成封裝和組裝工藝制作而成,它可方便的把磁輸入信號轉換成實際應用中的電信號,同時又具備工業場合實際應用易操作和可靠性的要求。
霍爾開關的輸入端是以磁感應強度B來表征的,當B值達到一定的程度(如B1)時,霍爾開關內部的觸發器翻轉,霍爾開關的輸出電平狀態也隨之翻轉。輸出端一般采用晶體管輸出,和其他傳感器類似有NPN、PNP、常開型、常閉型、鎖存型(雙極性)、雙信號輸出之分。
霍爾開關具有無觸點、低功耗、長使用壽命、響應頻率高等特點,內部采用環氧樹脂封灌成一體化,所以能在各類惡劣環境下可靠的工作?;魻栭_關可應用于接近傳感器、壓力傳感器、里程表等,作為一種新型的電器配件。
線性接近傳感器的原理
工作原理:
線性接近傳感器是一種屬于金屬感應的線性器件,接通電源后,在傳感器的感應面將產生一個交變磁場,當金屬物體接近此感應面時,金屬中則產生渦流而吸取了振蕩器的能量,使振蕩器輸出幅度線性衰減,然后根據衰減量的變化來完成無接觸檢測物體的目的。
該接近傳感器具有無滑動觸點,工作時不受灰塵等非金屬因素的影響,并且低功耗,長壽命,可使用在各種惡劣條件下。線性傳感器主要應用在自動化裝備線對模擬量的智能控制。
電感式接近開關
工作原理
電感式接近開關由三大部分組成:振蕩器、開關電路及放大輸出電路。振蕩器產生一個交變磁場。當金屬目標接近這一磁場,并達到感應距離時,在金屬目標內產生渦流,從而導致振蕩衰減,以至停振。振蕩器振蕩及停振的變化被后級放大電路處理并轉換成開關信號,觸發驅動控制器件,從而達到非接觸式之檢測目的。[1]
LJ30A3-10-Z/EX、LJ30A3-15-Z/EX、LJ30A3-10-Z/X、LJ30A3-15-Z/X、
LJ30A3-10-Z/CX、LJ30A3-10-Z/CY、LJ30A3-15-Z/CX、LJ30A3-15-Z/CY、
LJ30A3-10-J/EZ、LJ30A3-15-J/EZ、LJ30A3-10-J/Z、LJ30A3-15-J/Z、
1. 動作距離:120mm
2. 通斷差:30mm以內
3. 響應時間:小于10ms
4. 振動頻率:20G 10-1000HZ
5. 勵磁電壓:DC24V±2V
6. 勵磁電流:0.6A
7. 環境濕度:-55℃—+125℃
8. 接點容量:80VA
防爆磁性接近開關顧名思義,就是通過磁鐵來感應的開關。磁性開關是用來檢測氣缸活塞位置的、即檢測活塞運動行程的,它可以分為接點型 和無接點型兩種。礦用接近開關主要用于運動物體wei置檢測,此開關屬于記憶型接近開關。當磁體從一個方向通過礦用接近開關時,輸出觸點 閉合并保持,從另一個方向再次通過接近開關輸出觸點斷開并保持。具有無碰撞、抗干擾能力強等特點。礦用澆封型磁性接近開關主要用于運 動物體位置檢測,當運動物體上的磁鋼通過時,接近開關輸出觸點閉合,離開時觸點斷開。被廣泛應用于煤礦、化工、石油等有爆炸性危險的 場所,是現代自動控制系統中的理想傳感器。感應磁性開關是一種通過磁場信號來控制的線路開關器件,也叫磁控開關。常用的感應磁性開關 有單觸點和雙觸點兩種。
采用磁感應原理,具有無碰撞、抗干擾能力強等特點。主要用于運動物tiwei置檢測,當運動物體上的磁鋼通過時,接近開關輸出觸點閉合,離 開時觸點斷開。它被廣泛應用于煤礦、化工、石油等有危險的場所,是現代自動控制系統中的理想傳感器。
防爆磁性接近開關產品的特點
1、作用距離:a.電磁鐵作用距離120mm;b.永磁鐵作用距離150mm。
2、帶負載能力強:可直接帶3A負載,而無需加中間繼電器過渡??煽?、方便。
3、靈敏度高,反應速度快:響應時間小于2.5ms。
4、能在極惡劣環境工作
5、可靠:只要在開關附近無強磁場,同時按產品技術說明書要求安裝,就能確保開關50 萬次沒有誤動作,可靠性百分100。
6、磁接近開關的工作特點:是靠磁感應動作的非接觸開關,從根本上解決了因接觸而產生誤動作的問題。
7、應用范圍廣:主要應用于焦?fàn)t設備、翻車機設備鋼鐵設備。
防爆磁性接近開關使用方法
防爆磁性接近開關產品說明
1、構成磁接近開關是由磁體和開關觸頭兩個部分構成。磁體分為電磁體和永磁體兩種,根據控制的需要進行選擇。開關觸頭又分為常開接點 ,常閉接點及轉控接點三種形式,也是根據實際需要進行選擇。磁體和觸頭要裝在同一個軸線上,且二者間的距離在工作距離之內。在開關觸 頭的周圍,不能有強磁場,以免造成影響。電磁體需要用直流電24V供電,開關觸頭的兩根引線要串接電源和負載,且不可只接電源而造成短 接燒毀觸點。接線應盡量短,盡可能遠離其它配線
2、功能非記憶型磁接近開關,為非接觸的,具有通,斷或轉換功能,以便實現對位,限位和各種控制目的。
防爆磁性接近開關安裝位置
磁性開關可以安裝在行程末端,也可以安裝在行程中間的任意位置上。
對于要將磁性開關安裝在行程中間的情況(例如要使活塞在行程中途的某一位置停止),開關的安裝位置可按照如下方法確定。在活塞應停止 位置使活塞固定,讓磁性開關在活塞的上方左右移動,找出開關開始吸合時的位置,則左右吸合位置的中間位置便是開關的*高靈敏度位置。 磁性開關應固定在這個*高靈敏度位置。
當要將開關安裝在行程末端時,為保證開關安裝在*高靈敏度位置,對不同氣缸,在樣本上,都已經標出離側端蓋和無桿側端蓋的距離A和B。
防爆磁性接近開關使用注意事項
1)從anquan考慮,兩磁性開關的間距應比*大磁滯距離大3mm。
2)磁性開關不得裝在強磁場設備旁(如電焊設備等)。
3)兩個以上氣缸磁性開關平行使用時,為防止磁性體移動的相互干擾,影響檢測jing度,兩缸筒間距離一般應大于40mm。
4)活塞接近磁性開關時的速度v不得大于磁性開關能檢測的*大速度vmax。該*大速度vmax與磁性開關的*小動作范圍lmin、磁性開關鎖帶負載 的動作時間tc之間的關系為:vmax=lmin/tc
例如,磁性開關連接的電磁閥的動作時間t=0.02s,磁性開關的*小動作范圍lmin=10mm,則磁性開關能檢測的*大速度vmax=500mm/s。若氣缸活 塞的速度小于500mm/s,則此磁性開關可以使用。若活塞運動速度大于500mm/s,又沒有合適的通用型磁性開關可選,則只能選用帶延時功能的 防爆磁性接近開關。
5)安裝開關時擰緊螺釘?shù)牧匾m當。力矩過大會損壞開關,力矩太小有可能使開關的*佳安裝位置出現偏移。
6)要定期檢查磁性開關的安裝位置是否出現偏移。在設定位置活塞停止時對雙色型開關,綠燈亮為正確,紅燈亮則出現偏移了。
防爆磁性接近開關的廣泛應用與重要性
一、防爆磁性接近開關介紹
隨著工業自動化的快速發展,各種傳感器和開關設備在工業生產過程中扮演著至關重要的角色。防爆磁性接近開關,作為一種特殊類型的開關 設備,其應用越來越廣泛。本文將探討防爆磁性接近開關的工作原理、特點以及在不同行業中的應用,以展示其在現代工業生產中的重要性。
二、防爆磁性接近開關的工作原理與特點
防爆磁性接近開關是一種基于磁性感應原理的開關設備,其工作原理主要依賴于磁場的變化。當磁性物體接近開關時,其磁場將觸發開關內部 的磁性感應元件,從而產生電信號輸出。防爆磁性接近開關具有以下特點:
防爆性能:防爆磁性接近開關采用特殊的防爆設計,能夠在易燃易爆的環境中安全使用,有效避免火災和爆炸事故的發生。
耐用性:該開關采用高品質的材料和先進的制造工藝,具有較高的耐用性和穩定性,能夠在惡劣的工業環境中長時間穩定運行。
靈敏度高:防爆磁性接近開關具有較高的靈敏度,能夠準確檢測磁性物體的接近和離開,實現精確的控制和操作。
安裝方便:該開關結構緊湊,安裝簡單方便,能夠適應各種復雜的安裝環境。
三、防爆磁性接近開關的應用
防爆磁性接近開關在工業生產中具有廣泛的應用,以下是一些典型的應用場景:
石油和化工行業:在石油和化工行業中,設備和管道中常常存在易燃易爆的液體或氣體。防爆磁性接近開關可以安全地用于監測和控制這些設 備和管道的狀態,確保生產過程的安全和穩定。例如,在石油鉆井平臺上,防爆磁性接近開關可以用于監測鉆井設備的運行狀態,及時發現并 處理異常情況。
礦山和煤炭行業:在礦山和煤炭行業中,瓦斯和煤塵等爆炸性物質的存在使得安全監測和控制變得尤為重要。防爆磁性接近開關可以用于礦井 提升機、礦車計數、閘門控制等自動化控制系統中,確保礦山生產的安全和高效。例如,在煤礦井下運輸系統中,防爆磁性接近開關可以用于 實時監測礦車的運行狀態和位置,實現礦車的自動計數和調度。
自動化生產線:在自動化生產線上,防爆磁性接近開關可以用于檢測工件的位置、速度和方向等參數,實現精確的控制和操作。例如,在汽車 零部件生產線上,防爆磁性接近開關可以用于檢測零部件的到位情況,確保生產過程的順利進行。
四、結論
防爆磁性接近開關作為一種重要的工業自動化設備,在工業生產中具有廣泛的應用和重要性。其防爆性能、耐用性、高靈敏度和安裝方便等特 點使其成為易燃易爆環境中不可或缺的設備。通過不斷的技術創新和應用拓展,防爆磁性接近開關將在未來的工業生產中發揮更加重要的作用 。
