CJK-3C控制磁鐵外形尺寸圖作原理

山東卓信牌/HANGRONG

山東卓信電氣的礦用永磁開關,型磁性接近開關

CJK-1Z,CJK-2Z,CJK-3Z,

CJK-4Z,CJK-5Z,CJK-1C-,

CJK-1C/,KGE27,HWYC-2B11,

CJK-3Z-2C,KSJ-100

CJK-1Z-KB,CJK-2Z-KB,

CJK-3Z-KB,CJK-4Z-KB,

CJK-5Z-KB,CJK-32-KB,

CY-1,CY-2,KCY-1,KCY-2,

KSC02-1,KSC02-2,KSC02A-1,

KSC02A-2,KSC02-0.1/220,

KSC02A,KSC02B,

CJK-1Z/T,CJK-1Z-K/T,

CJK-3Z-K/T,CJK-4Z-K/T

CJK-5Z-K/T,CKG-3Z

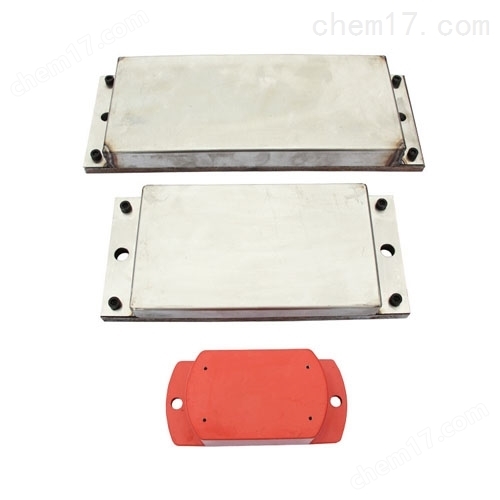

由永磁體和觸頭兩部分組成。

永磁體型號為：CJK-3C。殼體材質為鑄鋁。

觸頭型號有：CJK-3Z,CJK-3Z-K,CJK-3ZB,CJK-3ZKB,CJK-3Z-K/T,CJK-3Z-KB/T2。

殼體材質為黃銅。

性能指標：

（1）動作距離：80~120mm;

（2）大通斷差為30mm;

（3）性能指標與CJK-1型相同。

3,外形尺寸

一，永磁體：

長x寬x=120 mm x 77mm x 24mm

固定孔尺寸:長x寬=108 mmx50mm;孔(4&nash;Φ5mm)

二，觸頭：

尺寸:80mm xΦ20 mm

CJK-3C控制磁鐵外形尺寸圖

CKJ系列功能簡介：

根據各用戶現場的檢測點數和控制點數,配置磁接近開關的觸頭數量與磁體的數量。

安裝要求：戶內,戶外均可安裝,適用環境溫度-55℃~125℃觸頭

CJK系列技術性能指標：

1.大動作距離：120mm

2.通斷差：30mm以內

3.響應時間：小于10ms

4.振動頻率：20G 10-1000HZ

5.勵磁電壓：C24V&plun;2V

6.勵磁電流：0.6A

7.環境濕度：-55℃&mash;125℃

8.接點大容量：80VA

9.大開關電流：0.8A

10.大開關電壓：C350V AC300V

11.接觸電阻：小于0.1Ω

12.重量：磁體3.6kg觸頭0.6kg

13.用JZ7-44作負荷,壽命500000次

磁開關觸頭開關
